在使用LED灯驱动芯片串并联与混合的连接方式是怎么选择LED灯驱动芯片型号

一：LED灯驱动芯片串并联与混合的连接方式

对于恒压驱动的驱动器，因输出总电压不变，则分配在剩余LED上的电压就会升高，电压微小的增加都会导致电流大幅上升，有可能击坏LED；对于恒流源驱动器，因为输出电流稳定不变，所以流过其他LED的电流也不会发生变化，整个组件会正常工作。因此，串联连接时采用恒流驱动器，这样即使LED的一致性不好，但每个灯的亮度依然保持一致。另外LED的串联方式电路简单，连接方便，这方面的应用实例包括闪光灯和汽车信号灯、刹车灯等。

串联是将多个LED的正负极按顺序连接成串，这种连接方式可以保证流过每个LED的电流相同，由于LED是电流型器件，对于同样参数的LED，虽然不同LED两端的典型电压值可能存在差别，但仍可保证串联的所有LED的发光亮度相同，较易实现亮度的一致性。但也有缺点，由于每个LED都需要正向导通电压VF,只有达到此电压时，LED才会正常点亮，因此串联方式使LED串两端的电压很高，即要求LED驱动电源输出较高的电压，对于低电压场所，就限制了串联LED的数量以及电源的效率。另一个缺点是容错性很差，当其中一个LED出现断路时，整个LED串就不能点亮，连接的LED数量越多，组件的可靠性就越低。

并联是将多个LED的正极和正极相连，负极和负极相连。与串联方式相比，它的优点是需要的驱动电压低，任意LED断路不会影响其他LED的正常工作。缺点是对LED的电气特性，特别是电压电流的一致性有较高要求。由前面的V-I特性可知，正向电压的微小变化将导致分配到每个LED的电流出现较大差异，LED的发光亮度因流过的电流不同而不同，这导致整个LED组件的亮度、色度的一致性变差。

大功率照明中，需要有很多LED共同组成，如果把所有的LED都串联起来，则需要很高的电压才能驱动，如果将所有的LED都并联起来，则驱动器需要输出很大的电流，两种方式都会增加驱动器的设计难度和开发成本。因此就出现了LED的混合连接方式。这种混联的方式可以分为两种：先并联后串联和先串联后并联。

二、LED灯驱动芯片有哪些型号

OC5116L是一款内置90V功率MOS高效率、高精度的开关降压型大功率LED恒流驱动芯片。

特点

◆ 内置90V MOS

◆ 宽输入电压范围：8V~80V

◆ 输出电流范围：100mA~1.2A

◆ 高效率：可高达 93%

◆ 工作频率：140KHz

◆ 芯片供电欠压保护：4.1V

◆ 平均电流工作模式

◆ 智能过温保护

◆ 内置VDD稳压管

应用

◆ 电动自行车、摩托车灯

◆ 汽车照明

◆ 直流或交流输入LED驱动

◆ 大功率LED照明

◆ LED背光

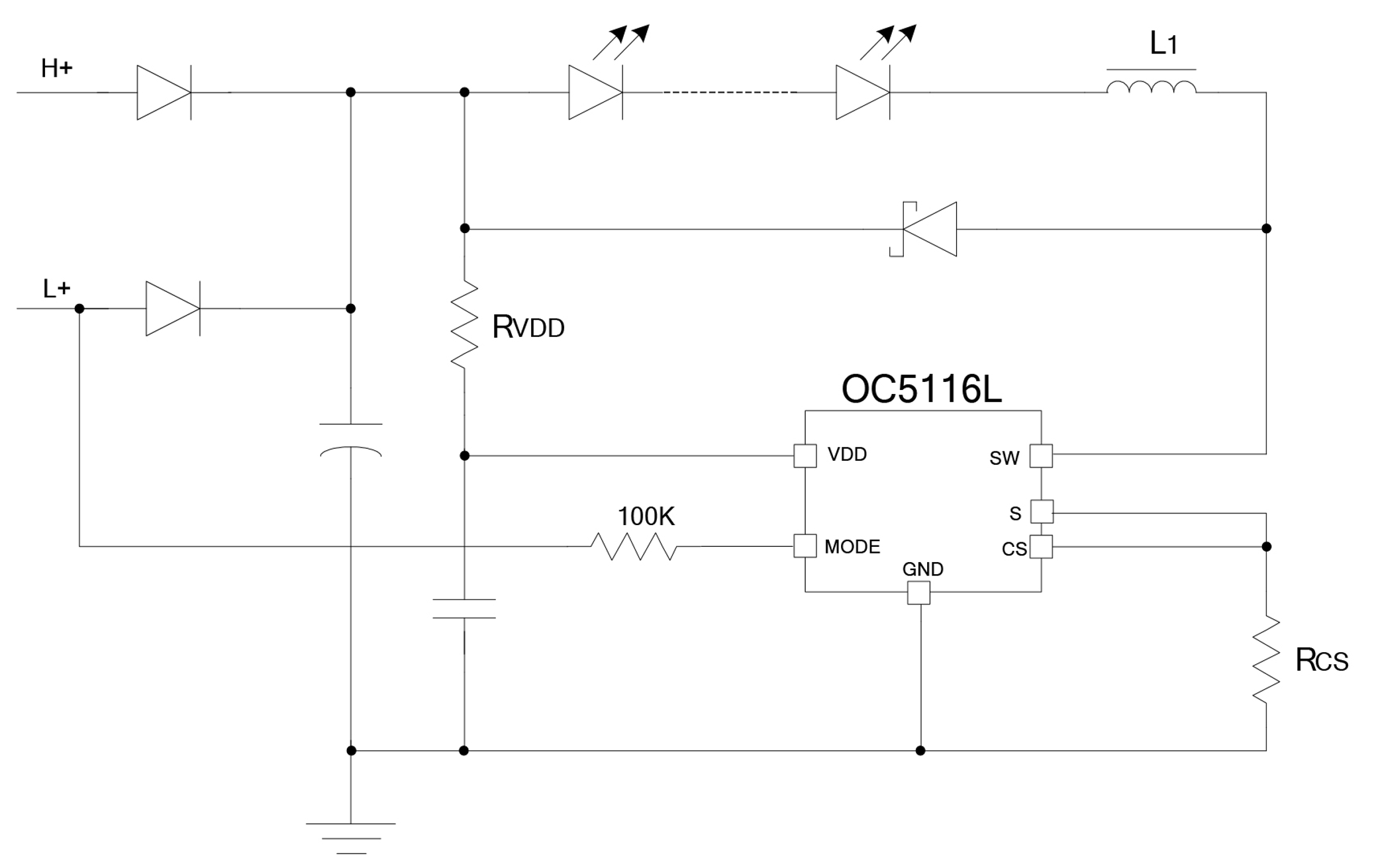

典型应用电路图
