电子维修进阶：16 种常用元器件识别与检修详解（下篇）
很多新手只会辨认基础电阻电容，面对功率半导体、隔离元件、芯片时常混淆。本篇承接基础元件教程，详解电路板上 16 类高频核心元器件的外形、作用与典型故障，开关电源、工控板、家电维修都适用。

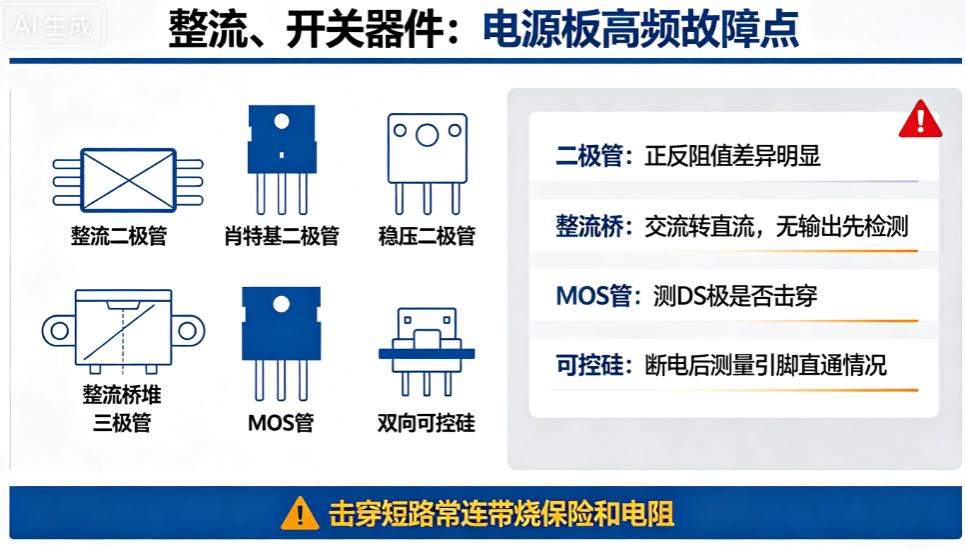

一、整流稳压类元件：电源板核心配件
包含整流二极管、肖特基管、稳压二极管、整流桥堆。
二极管实现单向导电，肖特基适配高频低压电源；稳压管稳定基准电压；整流桥将交流电转为直流电。常见损坏为击穿短路，直接造成电源无输出、烧保险。
二、功率开关器件：控制电路通断
三极管、MOS 场效应管、双向可控硅都归为此类。
三极管多用于小信号放大，MOS 管、可控硅承担大电流开关控制，开关电源、驱动板大量使用。击穿短路是高发故障，检修需测量引脚有无直通。

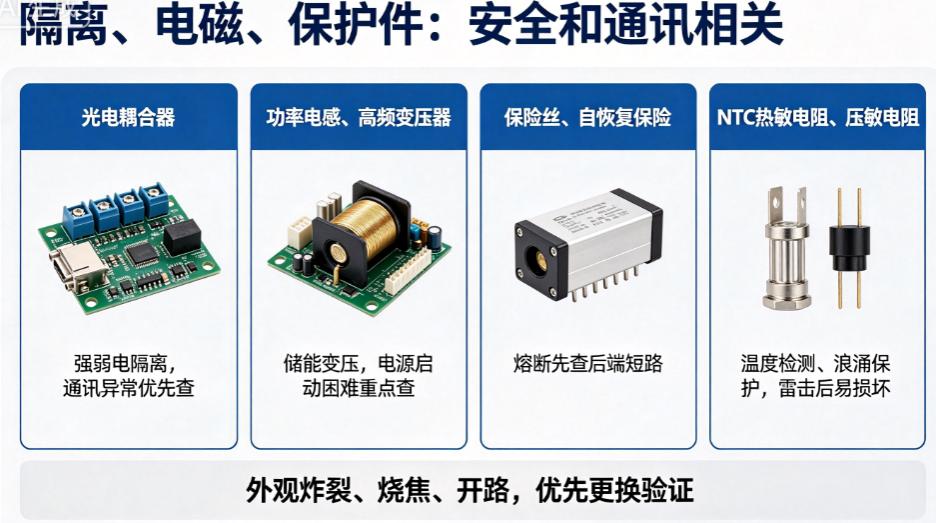

三、隔离与电磁元件
光电耦合器、功率电感、高频变压器、保险丝。
光耦隔离强弱电，防止高压串烧主控；电感、变压器储能变压；保险丝是第一道保护。设备通讯异常、整机不开机，优先检查这四类元件。
四、传感与保护元件
NTC 热敏电阻、压敏电阻、自恢复保险。
热敏电阻检测温度，压敏电阻吸收浪涌电压，雷击、电压骤升时压敏易炸裂损坏，直观易分辨，更换后即可恢复电路保护功能。

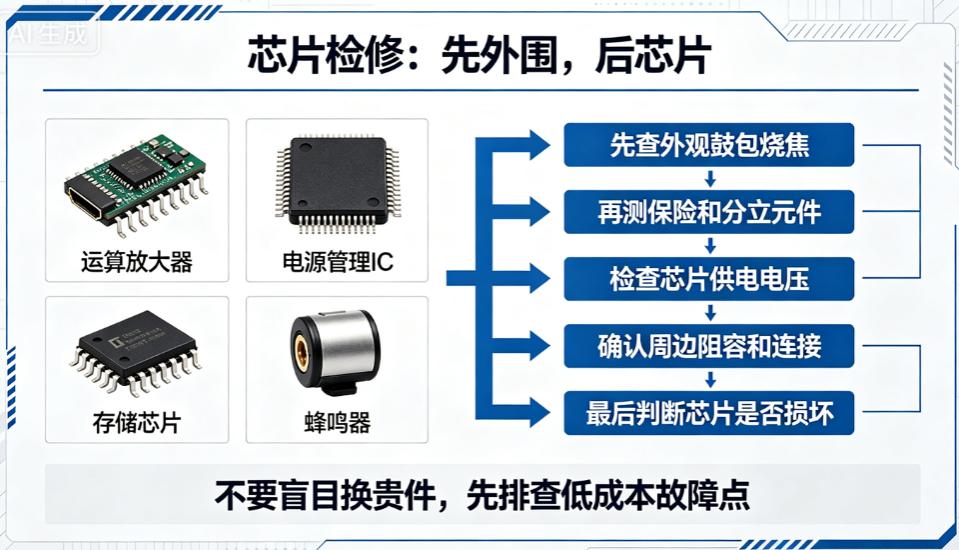

五、集成电路与辅助元件
运算放大器、电源管理 IC、存储芯片、蜂鸣器。
运放处理采样信号，电源 IC 负责整机供电管理；芯片损坏概率偏低，检修遵循先查外围阻容，再判断芯片好坏的顺序，避免盲目换件增加成本。
检修实用思路
排查故障遵循由易到难：先看外观有无鼓包、炸裂，再用万用表测分立元件，最后检测芯片供电。功率元件损坏大多会连带烧毁周边小元件，维修时需一并检查。
