欧创芯DC-DC供电芯片和程华40V N+P 双MOS管在吊扇灯上的应用

欧创芯DC-DC供电芯片和程华40V N+P 双MOS管在吊扇灯上的应用

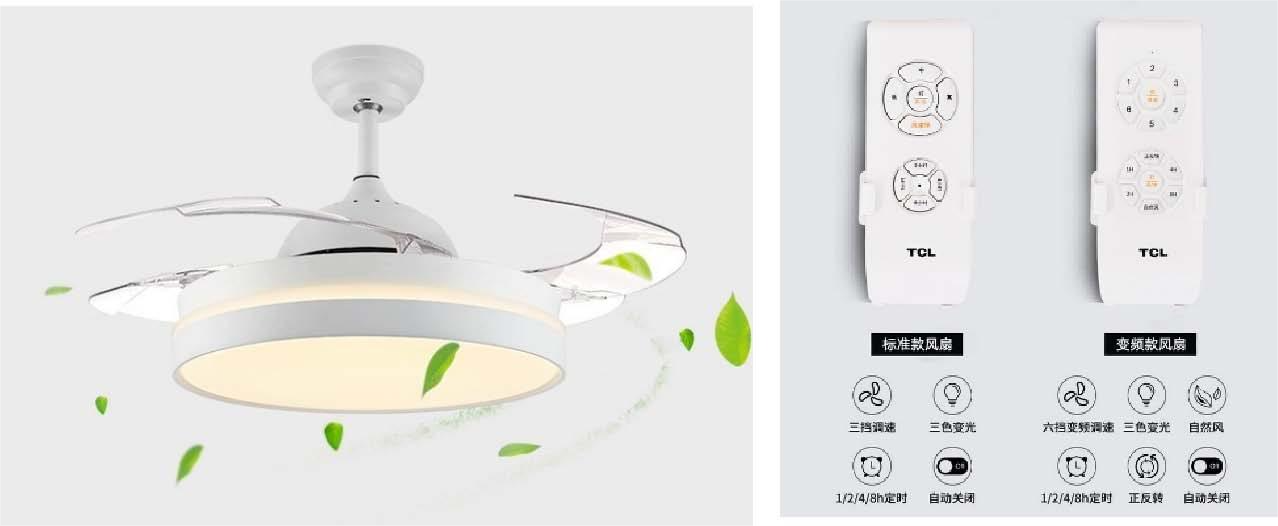

吊扇灯也叫装饰吊扇，它是灯和吊扇完美结合，既具灯的装饰性，又具风扇的实用性，古典和现代完美体现，在日常生活中得到广泛应用。

吊扇灯主要体现在以下几个有点：

1.操控简单、省力，只需轻轻一按遥控器即可实现各项功能;

2.一机多能，集风扇、照明(冷暖色)等功能与一体;

3.外形美观，装在餐厅上可成为一件家庭装饰品。

随着社会的发展，人们对吊扇灯产品的品质、使用的舒适性、节能降耗等方面提出了更高的要求。站在技术角度，分享一下欧创芯DC-DC供电芯片和程华40V N+P 双MOS管在吊扇灯上的应用。

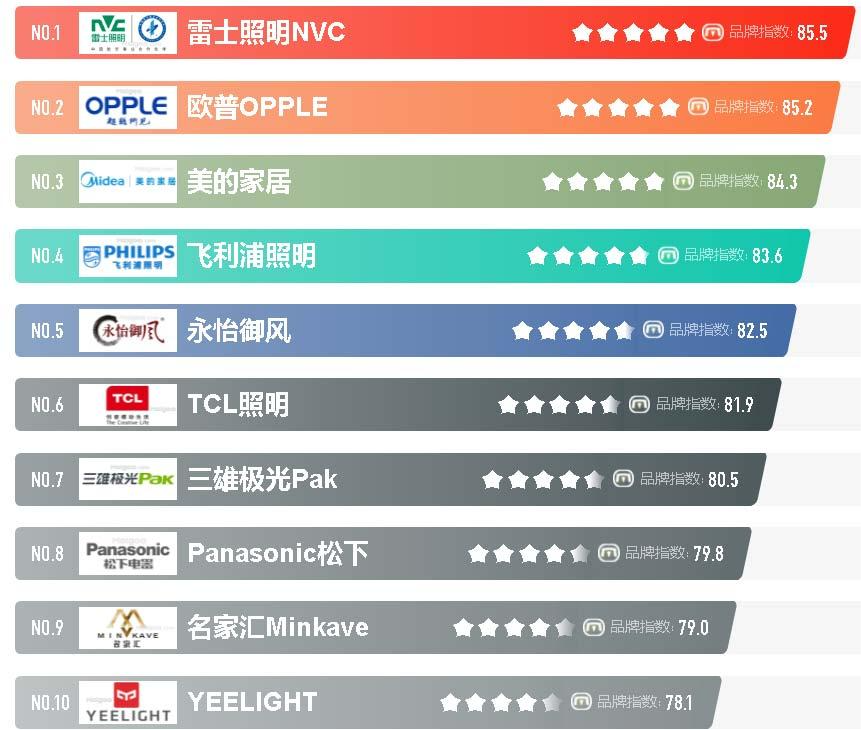

一、吊扇灯国内十大品牌

二、吊扇灯PCB控制板工程描述

吊扇灯的控制器主要分为以下几个部分。在这里以程华品牌的N+P双MOS管和欧创芯品牌的DC-DC芯片以图文的形式对PCB控制器进行应用分解分享。

（PS：程华电子公司（程华CH品牌）主要以中低压MOS管、二极管产品服务于DC或者AC-DC供电的LED照明、电机驱动、电源管理等应用方案

欧创芯半导体（OCX品牌）主要是以DC-DC恒流芯片、DC-DC电源管理 IC芯片服务于DC或者AC-DC供电的LED照明、电机驱动、电源管理等应用方案）

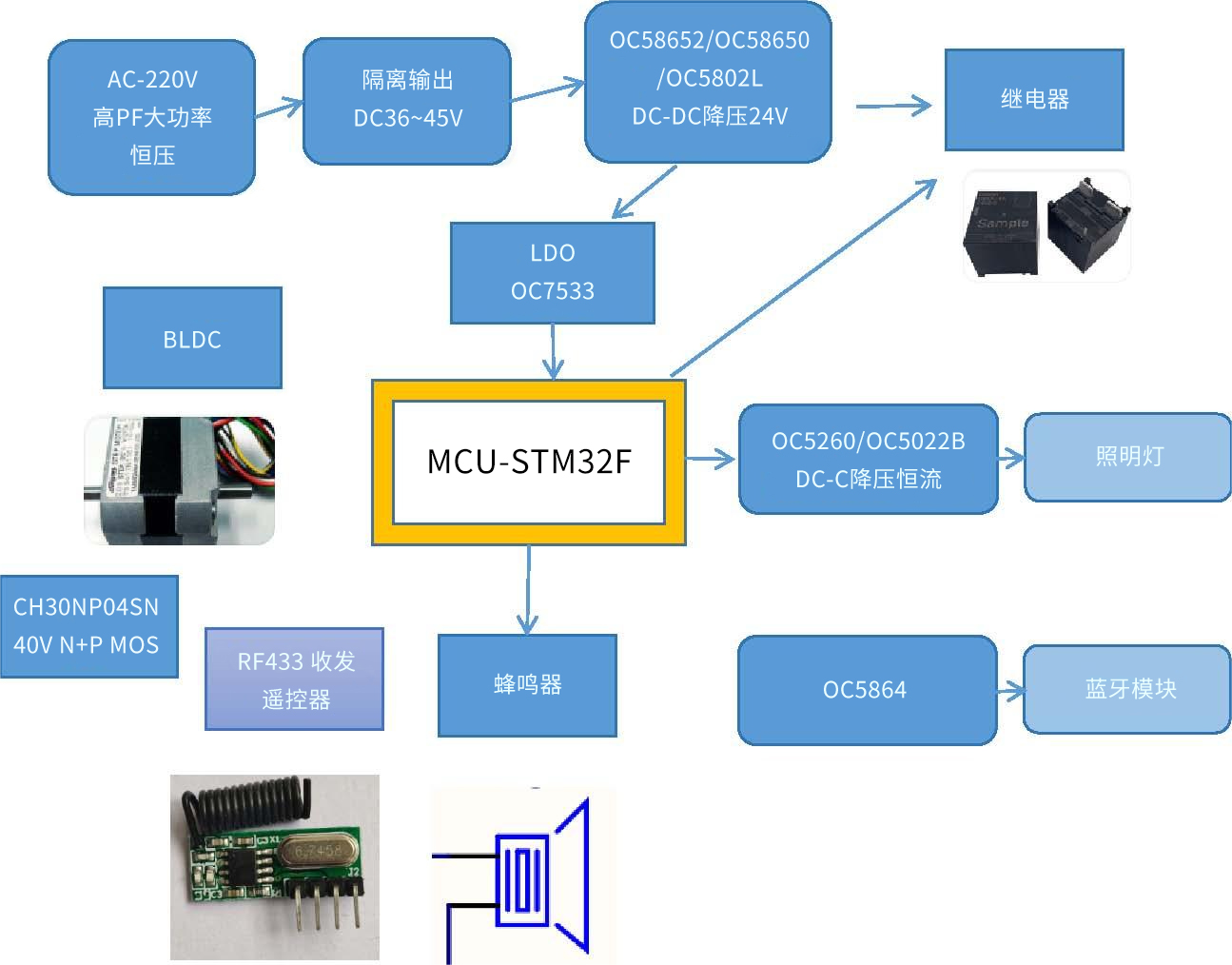

1.吊扇灯PCB控制板隔离方案介绍：

整个吊扇灯控制板主要由高压供电端、低压供电端、继电器、步进电机或者无刷电机、单片机、LED照明、收发摇控器、蜂鸣器、蓝牙模块等组成。

2.解决的方案：

(1)前级隔离恒压输出36V~45V,电源管理上用DC-DC降压恒压芯片降到24V做电机驱动

(2)针对目前主流的高速无刷电机驱动这一块，采用CH30NP04SN 40V DFN5X6封装N+P双MOS管做无刷电机三相桥

(3)LED照明驱动36V输出端，采用60V耐压的OC5022B或者OC5260降压恒流IC芯片做20W左右的功率。

(4)LED照明调色需求接控制模块或者遥控器

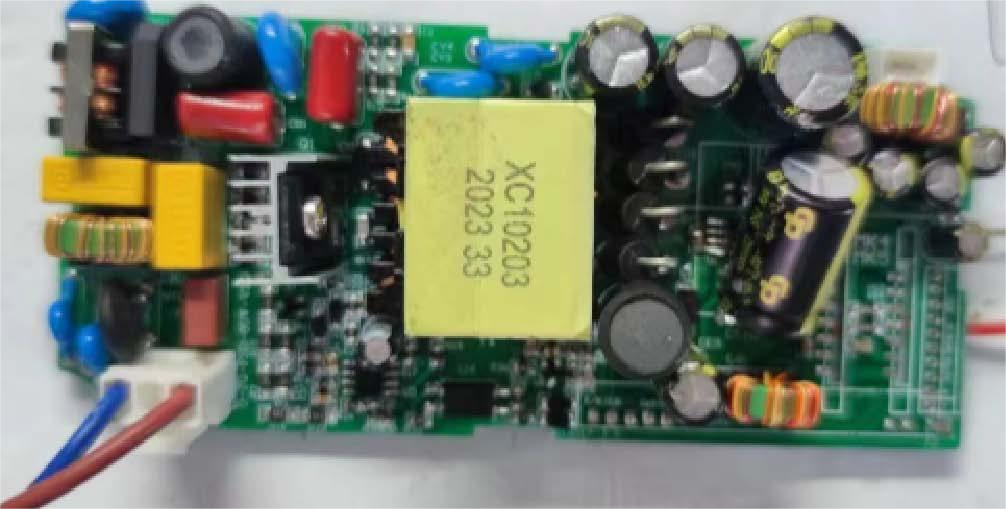

客户实物板图片如下：

三、部分模块性能介绍

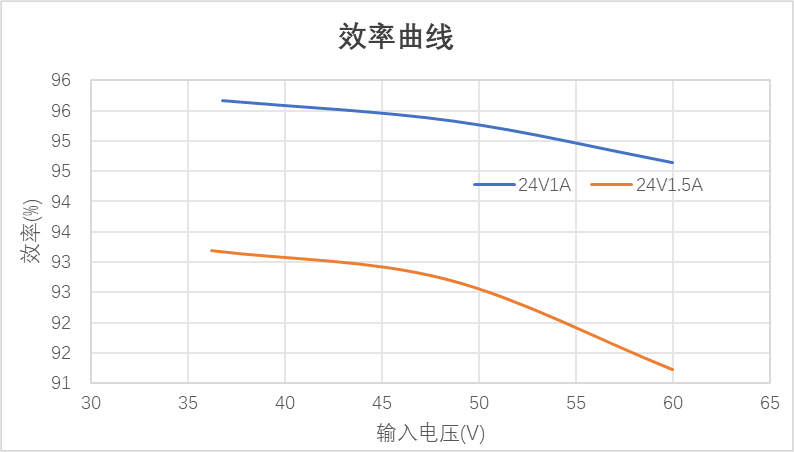

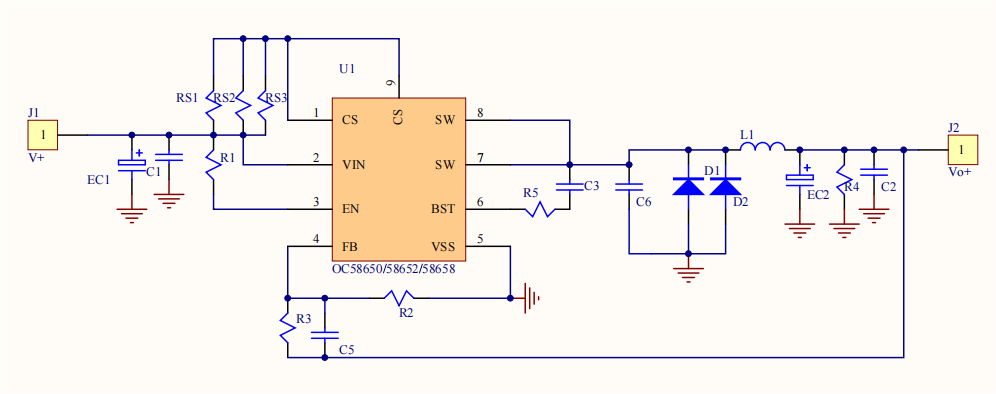

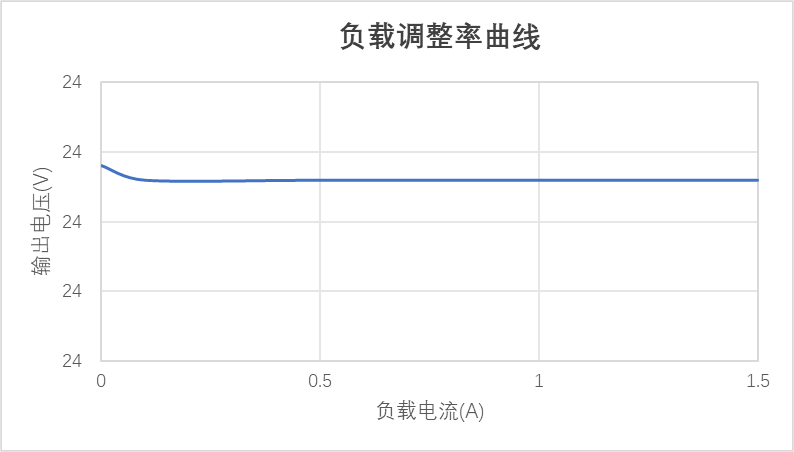

1. OC58652从36V降压供电到24V/1.5A的测试结果

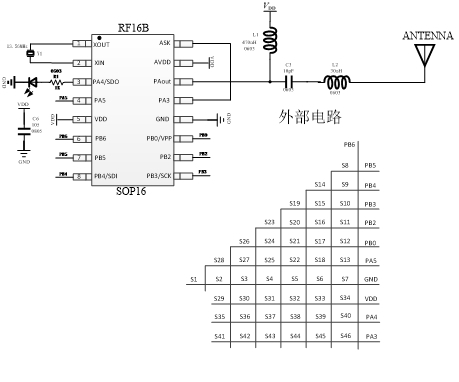

2.RF433无线发射端芯片

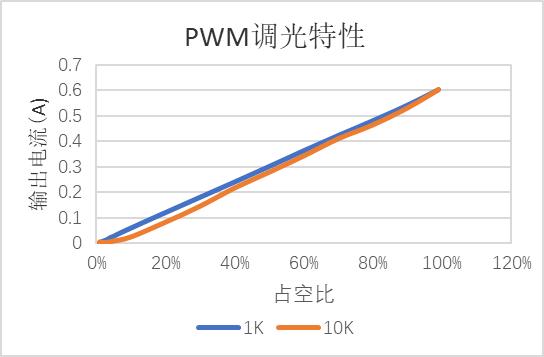

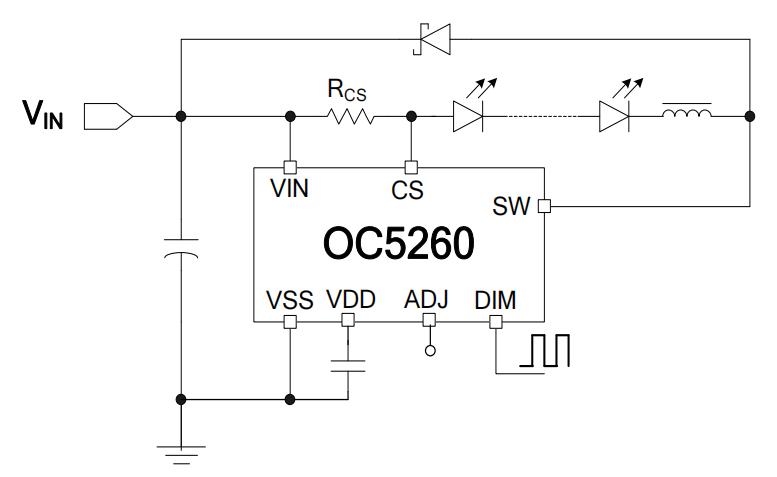

3.OC5260/OC522B主照明降压恒流LED驱动芯片


4.OC7533线性降压LDO供电 to MCU
