欧创芯OC5504 36V 3A 同步降压LED恒流驱动芯片 LED汽车大灯方案

详情

友情提醒：深圳市程华电子有限公司为深圳欧创芯半导体有限公司的一级代理商，全程为客户提供售前、售中和售后服务。产品主要为DC-DC中低压恒流恒压驱动，型号齐全，为了节约你的宝贵时间，请在产品选型前与客服沟通！部分产品可以免费为您提供样品，详情咨询客服！

概述

OC5504是一款内置高端MOS同步管的高端电流检测同步降压型高精度高亮度LED恒流驱动控制器。

OC5504通过一个外接电阻设定输出电流，最大输出电流可达3A；电流精度±3%；并可以通过ADJ引脚实现PWM调光或线性调光。

系统采用电感电流滞环控制方式，对负载瞬变具有非常快的响应，对输入电压具有高的抑制比；其电感电流纹波为20%，且最高工作频率可达1MHz。

OC5504适合宽输入电压范围的应用，其输入电压范围从5.5V到36V。

OC5504内置过温保护电路，当芯片达到过温保护点，系统立即进入过温保护模式，将降低输入电流以提高系统可靠性。

OC5504特别内置了一个LDO，其输出电压为5V，最大可提供5mA电流输出。

OC5504采用ESOP8封装。

特点

◆ 最大输出电流：3A

◆ 最高效率：95%

◆ 同步整流

◆ 高端电流检测

◆ 最大辉度控制频率：10KHz

◆ 滞环控制，无需环路补偿

◆ 最高工作频率：1MHz

◆ 电流精度：±3%

◆ 宽输入电压：5.5V~36V

◆ 过温保护

◆ 低压差工作时，可保持高稳定性

应用领域

◆ 建筑、工业、环境照明

◆ MR16及LED灯

◆ 汽车照明

参数

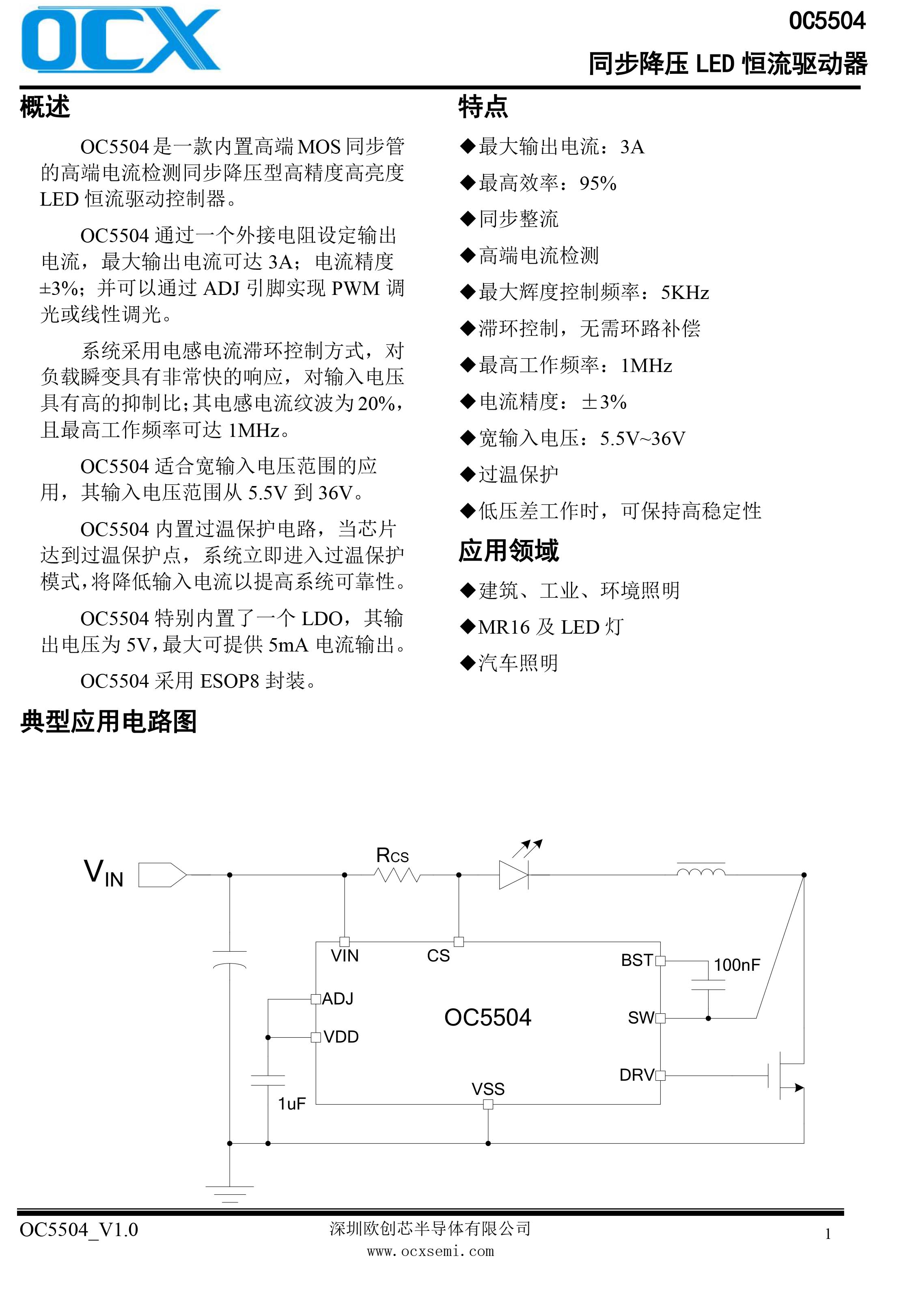

规格书
