欧创芯OC5221 LED恒流驱动芯片模块 支持PWM/模拟/分段调光

详情

深圳市程华电子有限公司为深圳欧创芯半导体有限公司的一级代理商，全程为客户提供售前、售中和售后服务。产品主要为DC-DC中低压恒流恒压驱动，型号齐全，为了节约你的宝贵时间，请在产品选型前与客服沟通！部分产品可以免费为您提供样品，详情咨询客服！

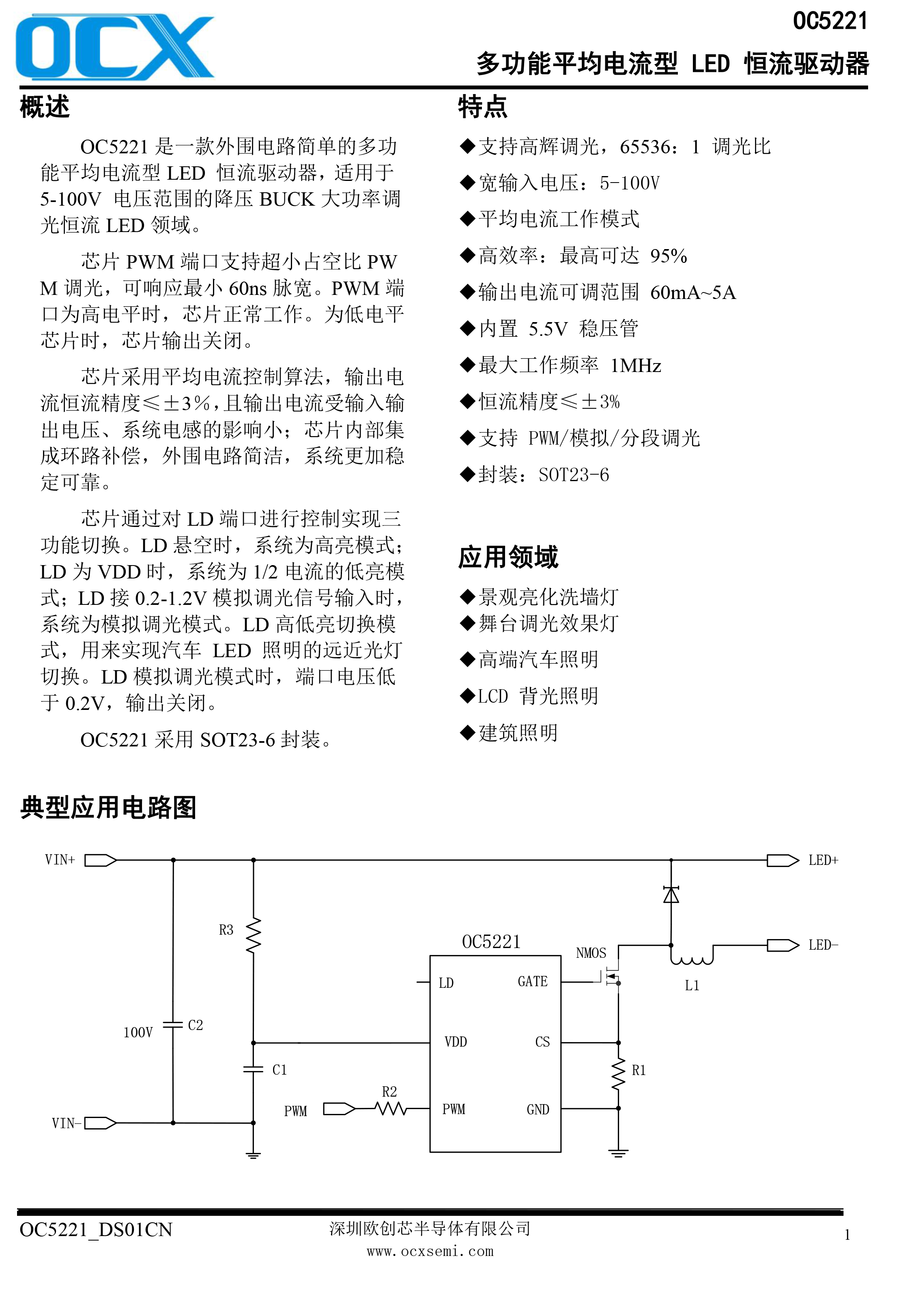

概述

OC5221是一款外围电路简单的多功能平均电流型LED恒流驱动器，适用于5-100V电压范围的降压BUCK大功率调光恒流LED领域。

芯片PWM端口支持超小占空比PWM调光，可响应最小60ns脉宽。PWM端口为高电平时，芯片正常工作。为低电平芯片时，芯片输出关闭。

芯片采用平均电流控制算法，输出电流恒流精度≤±3％，且输出电流受输入输出电压、系统电感的影响小；芯片内部集成环路补偿，外围电路简洁，系统更加稳定可靠。

芯片通过对LD端口进行控制实现三功能切换。LD悬空时，系统为高亮模式；LD为VDD时，系统为1/2电流的低亮模式；LD接0.2-1.2V模拟调光信号输入时，系统为模拟调光模式。LD高低亮切换模式，用来实现汽车LED照明的远近光灯切换。LD模拟调光模式时，端口电压低于0.2V，输出关闭。

OC5221采用SOT23-6封装。

特点

◆支持高辉调光，65536：1 调光比

◆宽输入电压：5-100V

◆平均电流工作模式

◆高效率：最高可达95%

◆输出电流可调范围 60mA~5A

◆内置5.5V稳压管

◆最大工作频率1MHz

◆恒流精度≤±3%

◆支持PWM/模拟/分段调光

◆封装：SOT23-6

应用领域

◆景观亮化洗墙灯

◆舞台调光效果灯

◆高端汽车照明

◆LCD背光照明

◆建筑照明

参数
