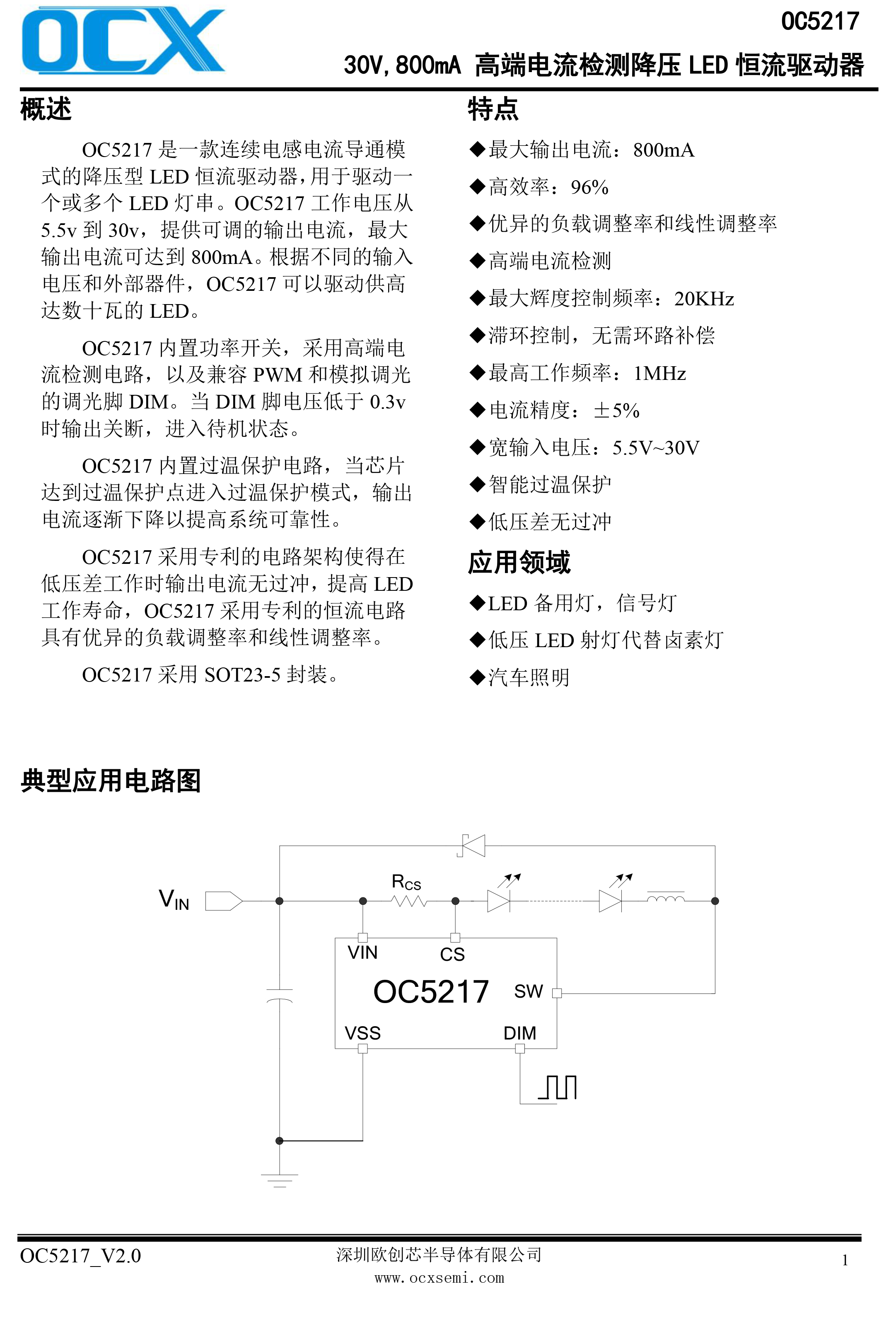

概述

OC5217是一款连续电感电流导通模式的降压型LED恒流驱动器，用于驱动一个或多个LED灯串。OC5217工作电压从5.5v到30v，提供可调的输出电流，最大输出电流可达到800mA。根据不同的输入电压和外部器件OC5217可以驱动供高达数十瓦的LED。

OC5217内置功率开关，采用高端电流检测电路，以及兼容PWM和模拟调光的调光脚DIM。当DIM脚电压低于0.3v时输出关断，进入待机状态。

OC5217内置过温保护电路，当芯片达到过温保护点进入过温保护模式，输出电流逐渐下降以提高系统可靠性。

OC5217采用专利的电路架构使得在低压差工作时输出电流无过冲，提高LED工作寿命，OC5217采用专利的恒流电路具有优异的负载调整率和线性调整率。

OC5217采用SOT23-5封装。

特点

◆最大输出电流：800mA

◆高效率：96%

◆优异的负载调整率和线性调整率

◆高端电流检测

◆最大辉度控制频率：20KHz

◆滞环控制，无需环路补偿

◆最高工作频率：1MHz

◆电流精度：±3%

◆宽输入电压：5.5V~30V

◆智能过温保护

◆低压差无过冲

应用领域

◆LED备用灯，信号灯

◆低压LED射灯代替卤素灯

◆汽车照明
