欧创芯OC5260 60V 兼容PWM/模拟调光芯片 汽车车灯照明IC方案

详情

友情提醒：深圳市程华电子有限公司为深圳欧创芯半导体有限公司的一级代理商，全程为客户提供售前、售中和售后服务。产品主要为DC-DC中低压恒流恒压驱动，型号齐全，为了节约你的宝贵时间，请在产品选型前与客服沟通！部分产品可以免费为您提供样品，详情咨询客服！

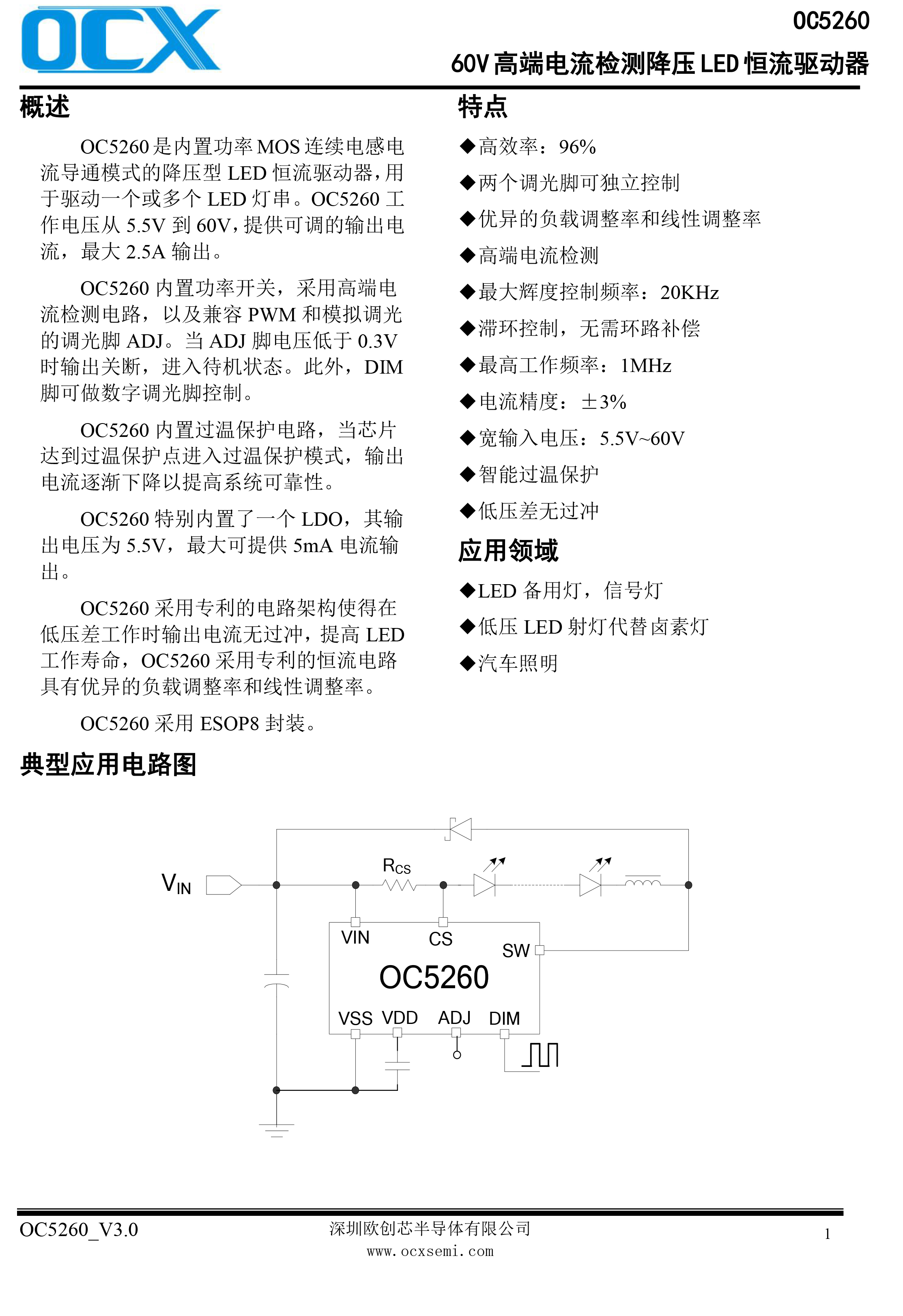

概述

OC5260是内置功率MOS连续电感电流导通模式的降压型LED恒流驱动器，用于驱动一个或多个LED灯串。

OC5260工作电压从5.5V到60V，提供可调的输出电流，最大2.5A输出。

OC5260内置功率开关，采用高端电流检测电路，以及兼容PWM和模拟调光的调光脚ADJ。当ADJ脚电压低于0.3V时输出关断，进入待机状态。此外，DIM脚可做数字调光脚控制。

OC5260内置过温保护电路，当芯片达到过温保护点进入过温保护模式，输出电流逐渐下降以提高系统可靠性。

OC5260特别内置了一个LDO，其输出电压为5.5V，最大可提供5mA电流输出。

OC5260采用专利的电路架构使得在低压差工作时输出电流无过冲，提高LED工作寿命，OC5260采用专利的恒流电路具有优异的负载调整率和线性调整率。

OC5260采用ESOP8封装。

特点

◆高效率：96%

◆两个调光脚可独立控制

◆优异的负载调整率和线性调整率

◆高端电流检测

◆最大辉度控制频率：20KHz

◆滞环控制，无需环路补偿

◆最高工作频率：1MHz

◆电流精度：±3%

◆宽输入电压：5.5V~60V

◆智能过温保护

◆低压差无过冲

应用领域

◆LED备用灯，信号灯

◆低压LED射灯代替卤素灯

◆汽车照明

参数
