欧创芯OC5011B 10A 60V 外置MOS LED驱动DC-DC降压恒流芯片 支持PWM调光

详情

友情提醒：深圳市程华电子有限公司为深圳欧创芯半导体有限公司的一级代理商，全程为客户提供售前、售中和售后服务。产品主要为DC-DC中低压恒流恒压驱动，型号齐全，为了节约你的宝贵时间，请在产品选型前与客服沟通！部分产品可以免费为您提供样品，详情咨询客服！

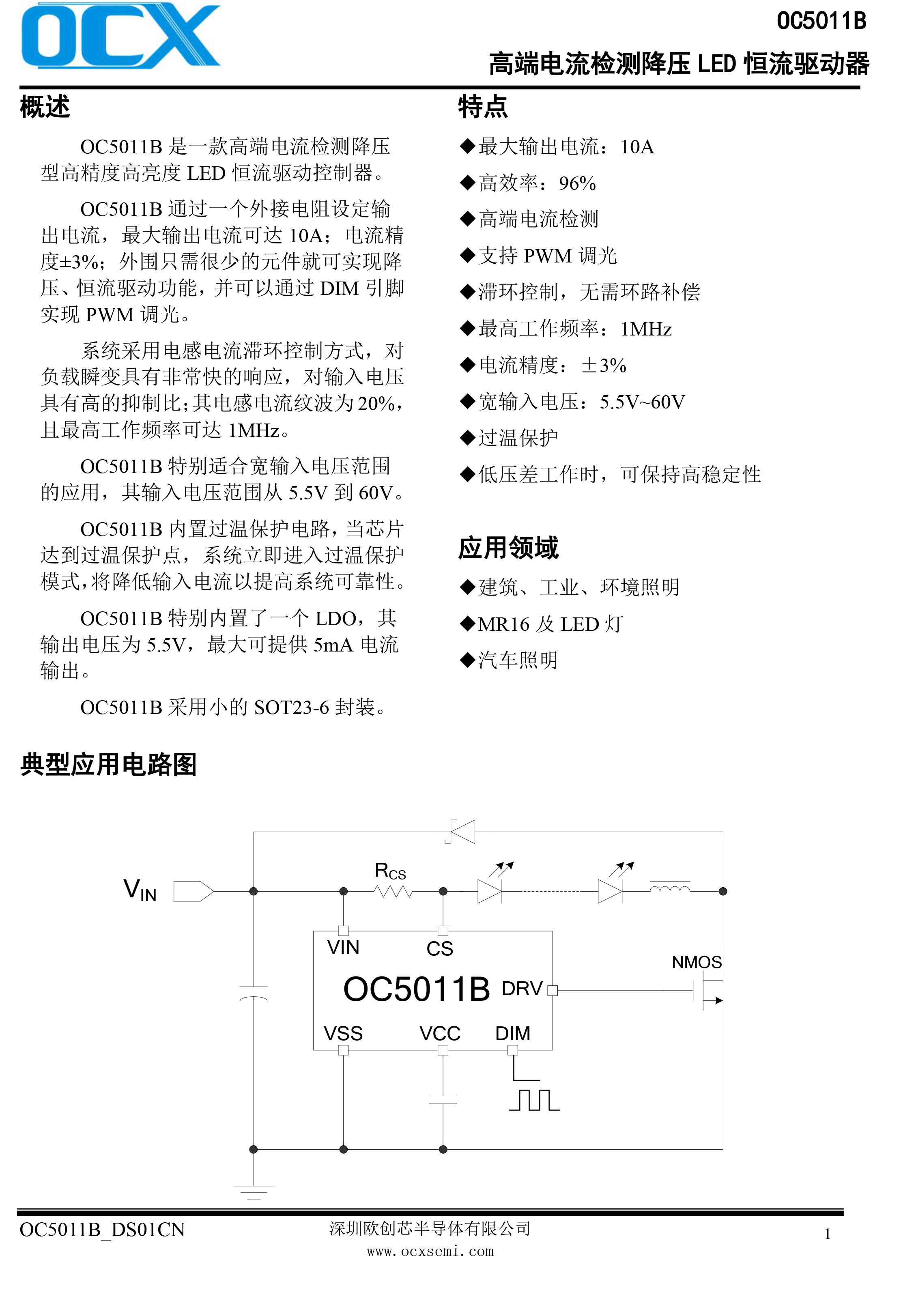

概述

OC5011B是一款高端电流检测降压型高精度高亮度LED恒流驱动控制器。

OC5011B通过一个外接电阻设定输出电流，最大输出电流可达10A；电流精 度±3%；外围只需很少的元件就可实现降压、恒流驱动功能，并可以通过DIM引脚实现PWM调光。 系统采用电感电流滞环控制方式，对负载瞬变具有非常快的响应，对输入电压具有高的抑制比；其电感电流纹波为20%， 且最高工作频率可达1MHz。

OC5011B特别适合宽输入电压范围 的应用，其输入电压范围从5.5V到60V。

OC5011B内置过温保护电路，当芯片达到过温保护点，系统立即进入过温保护 模式，将降低输入电流以提高系统可靠性。

OC5011B特别内置了一个LDO，其输出电压为5.5V，最大可提供5mA电流输出。

OC5011B采用小的SOT23-6封装。

特点

◆最大输出电流：10A

◆高效率：96%

◆高端电流检测

◆支持PWM调光

◆滞环控制，无需环路补偿

◆最高工作频率：1MHz

◆电流精度：±3%

◆宽输入电压：5.5V~60V

◆过温保护

◆低压差工作时，可保持高稳定性

应用领域

◆建筑、工业、环境照明

◆MR16及LED灯

◆汽车照明

参数
