欧创芯OC5801L 150V10A 外置MOS 12V转5V降压芯片 DC-DC转换器IC

详情

友情提醒：深圳市程华电子有限公司为深圳欧创芯半导体有限公司的一级代理商，全程为客户提供售前、售中和售后服务。产品主要为DC-DC中低压技术方案支持恒流恒压驱动，型号齐全，为了节约你的宝贵时间，请在产品选型前与客服沟通！部分产品可以免费为您提供样品，详情咨询客服！

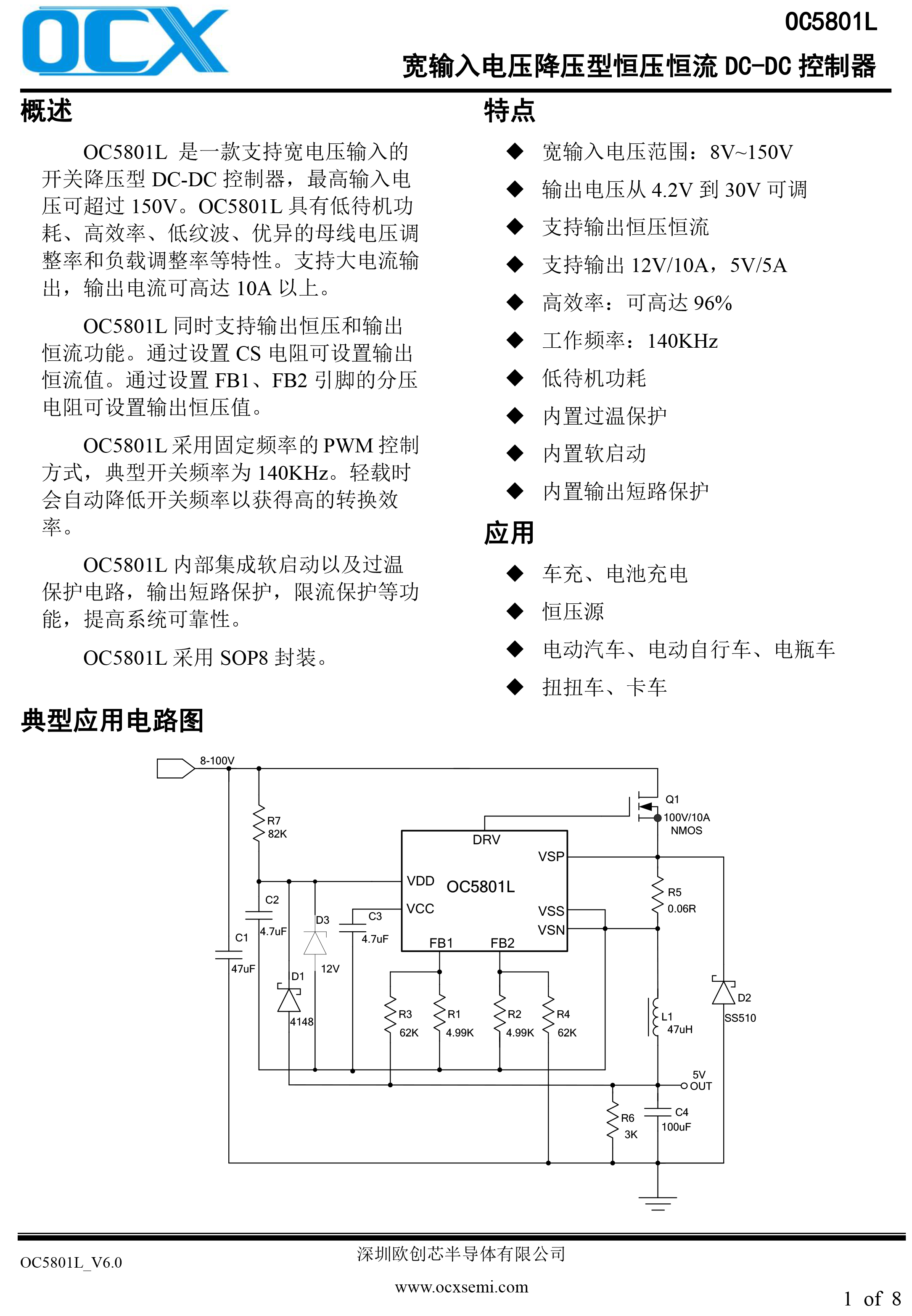

概述

OC5801L是一款支持宽电压输入的开关降压型DC-DC控制器，最高输入电压可超过150V。

OC5801L具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性。支持大电流输出，输出电流可高达10A以上。

OC5801L同时支持输出恒压和输出恒流功能。通过设置CS电阻可设置输出恒流值。通过设置FB1、FB2引脚的分压电阻可设置输出恒压值。

OC5801L采用固定频率的PWM控制方式，典型开关频率为140KHz。轻载时会自动降低开关频率以获得高的转换效率。

OC5801L内部集成软启动以及过温保护电路，输出短路保护，限流保护等功能，提高系统可靠性。

OC5801L采用SOP8封装。

特点

◆宽输入电压范围：8V~150V

◆输出电压从5V到30V可调

◆支持输出恒压恒流

◆支持输出12V/10A，5V/3.1A

◆高效率：可高达96%

◆工作频率：140KHz

◆低待机功耗

◆内置过温保护

◆内置软启动

◆内置输出短路保护

应用

◆车充、电池充电

◆恒压源

◆电动汽车、电动自行车、电瓶车

◆扭扭车、卡车

参数
