欧创芯OC6701 DC-DC升压型LED恒流驱动芯片 大功率LED照明应用IC方案

详情

友情提醒：深圳市程华电子有限公司为深圳欧创芯半导体有限公司的一级代理商，全程为客户提供售前、售中和售后服务。产品主要为DC-DC中低压恒流恒压驱动，型号齐全，为了节约你的宝贵时间，请在产品选型前与客服沟通！部分产品可以免费为您提供样品，详情咨询客服！

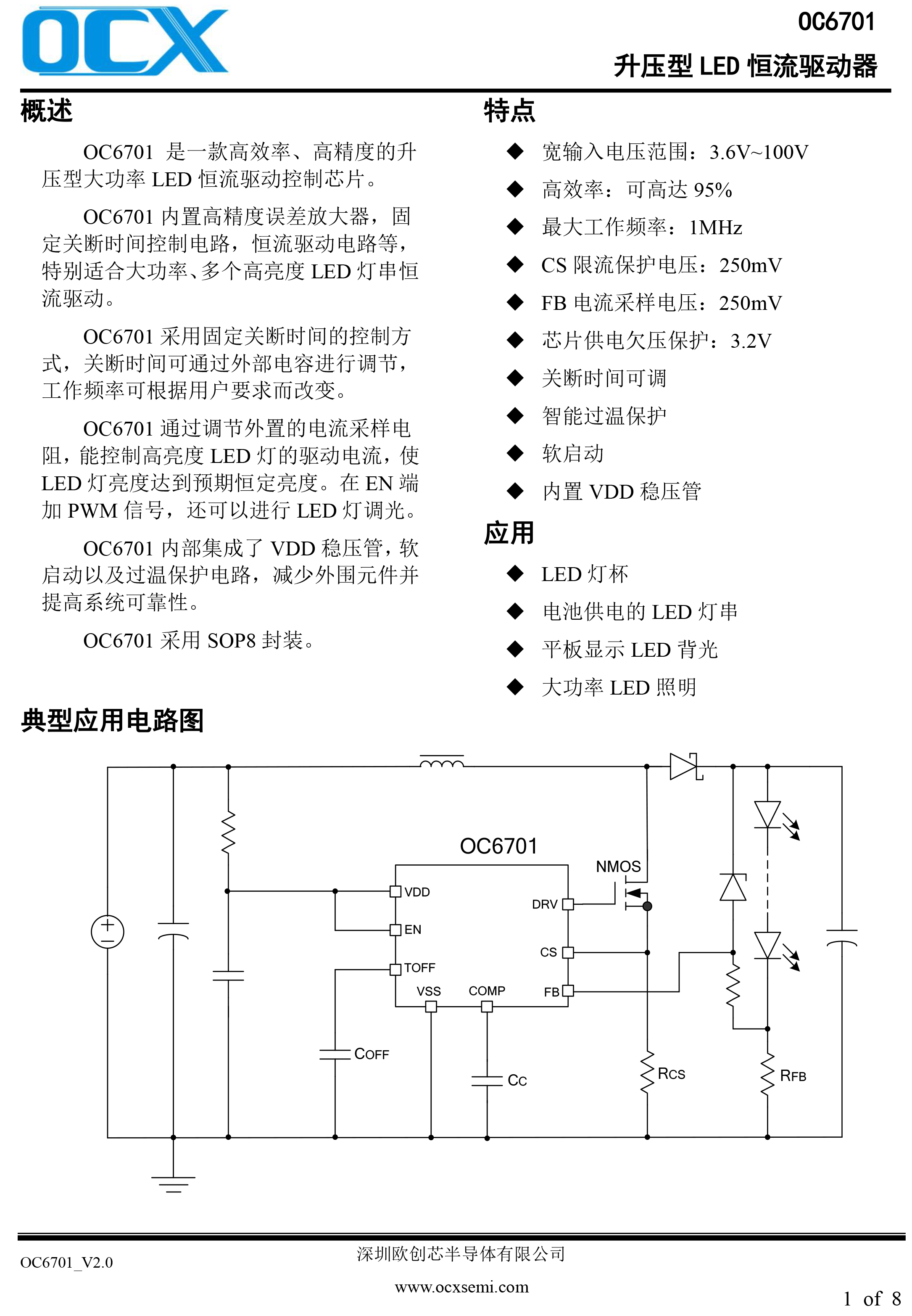

概述

OC6701是一款高效率、高精度的升压型、降压型通用大功率LED恒流驱动控制芯片。

OC6701内置高精度误差放大器，固定关断时间控制电路，恒流驱动电路等，特别适合大功率、多个高亮度LED灯串恒流驱动。

OC6701采用固定关断时间的控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。

OC6701通过调节外置的电流采样电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。在EN端加PWM信号，还可以进行LED灯调光。

OC6701内部集成了VDD稳压管，软启动以及过温保护电路，减少外围元件并提高系统可靠性。

OC6701采用SOP8封装。

特点

◆宽输入电压范围：3.6V~100V

◆高效率：可高达95%

◆最大工作频率：1MHz

◆CS限流保护电压：250mV

◆FB电流采样电压：250mV

◆芯片供电欠压保护：3.2V

◆关断时间可调

◆智能过温保护

◆软启动

◆内置VDD稳压管

应用领域

◆LED灯杯

◆电池供电的LED灯串

◆平板显示LED背光

◆大功率LED照明

◆LED车灯

参数
