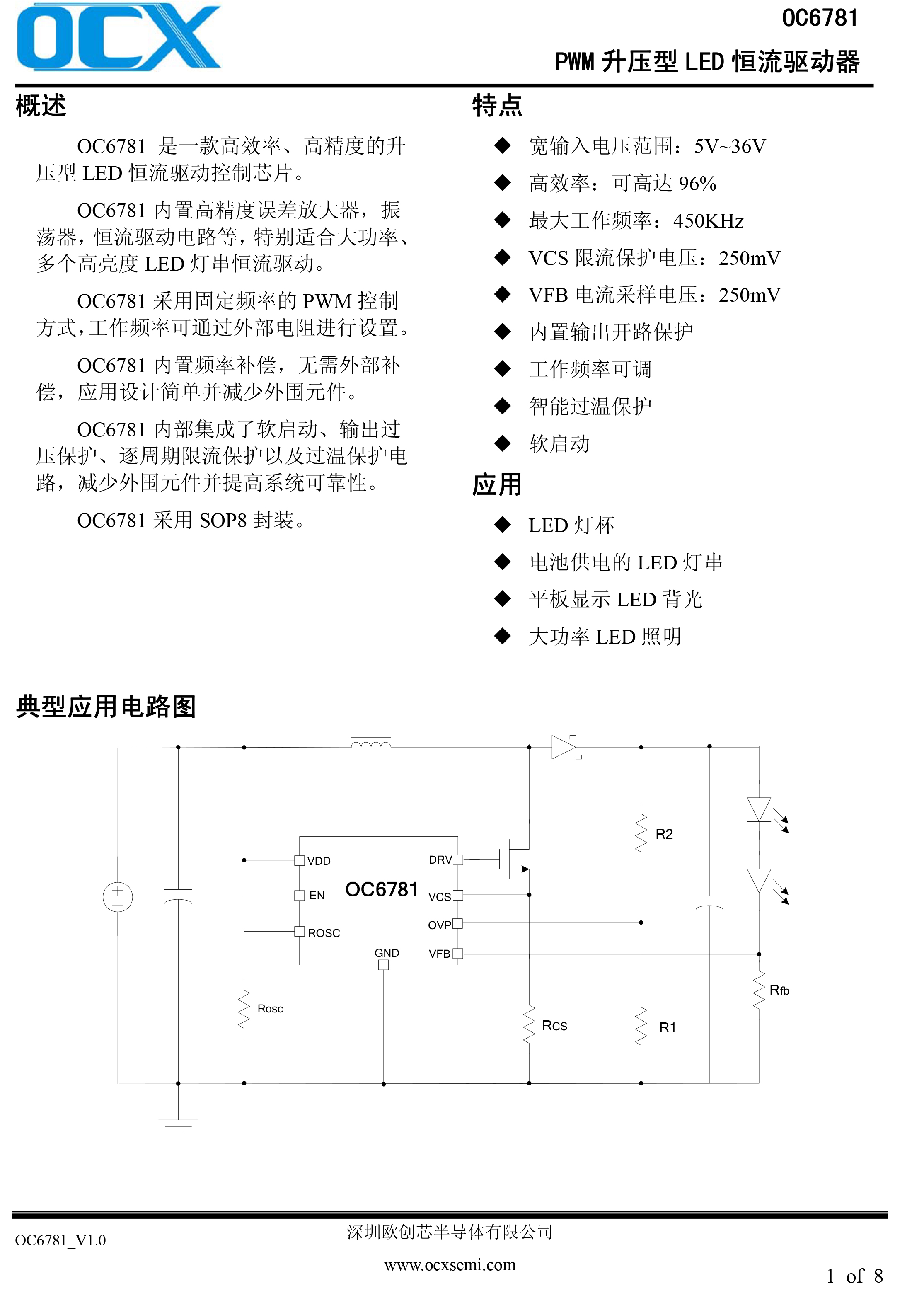

概述

OC6781是一款高效率、高精度的升压型LED恒流驱动控制芯片。

OC6781内置高精度误差放大器，振荡器，恒流驱动电路等，特别适合大功率、多个高亮度LED灯串恒流驱动。

OC6781采用固定频率的PWM控制方式，工作频率可通过外部电阻进行设置。

OC6781内置频率补偿，无需外部补偿，应用设计简单并减少外围元件。

OC6781内部集成了软启动、输出过压保护、逐周期限流保护以及过温保护电路，减少外围元件并提高系统可靠性。

OC6781采用SOP8封装。

特点

◆宽输入电压范围：5V~36V

◆高效率：可高达96%

◆最大工作频率：450KHz

◆VCS限流保护电压：250mV

◆VFB电流采样电压：250mV

◆内置输出开路保护

◆工作频率可调

◆智能过温保护

◆软启动

应用

◆LED灯杯

◆电池供电的LED灯串

◆平板显示LED背光

◆大功率LED照明

参数
