欧创芯OC6780 2A100V 升压恒流驱动芯片 大功率LED照明ic方案

详情

友情提醒：深圳市程华电子有限公司为深圳欧创芯半导体有限公司的一级代理商，全程为客户提供售前、售中和售后服务。产品主要为DC-DC中低压恒流恒压驱动，型号齐全，为了节约你的宝贵时间，请在产品选型前与客服沟通！部分产品可以免费为您提供样品，详情咨询客服！

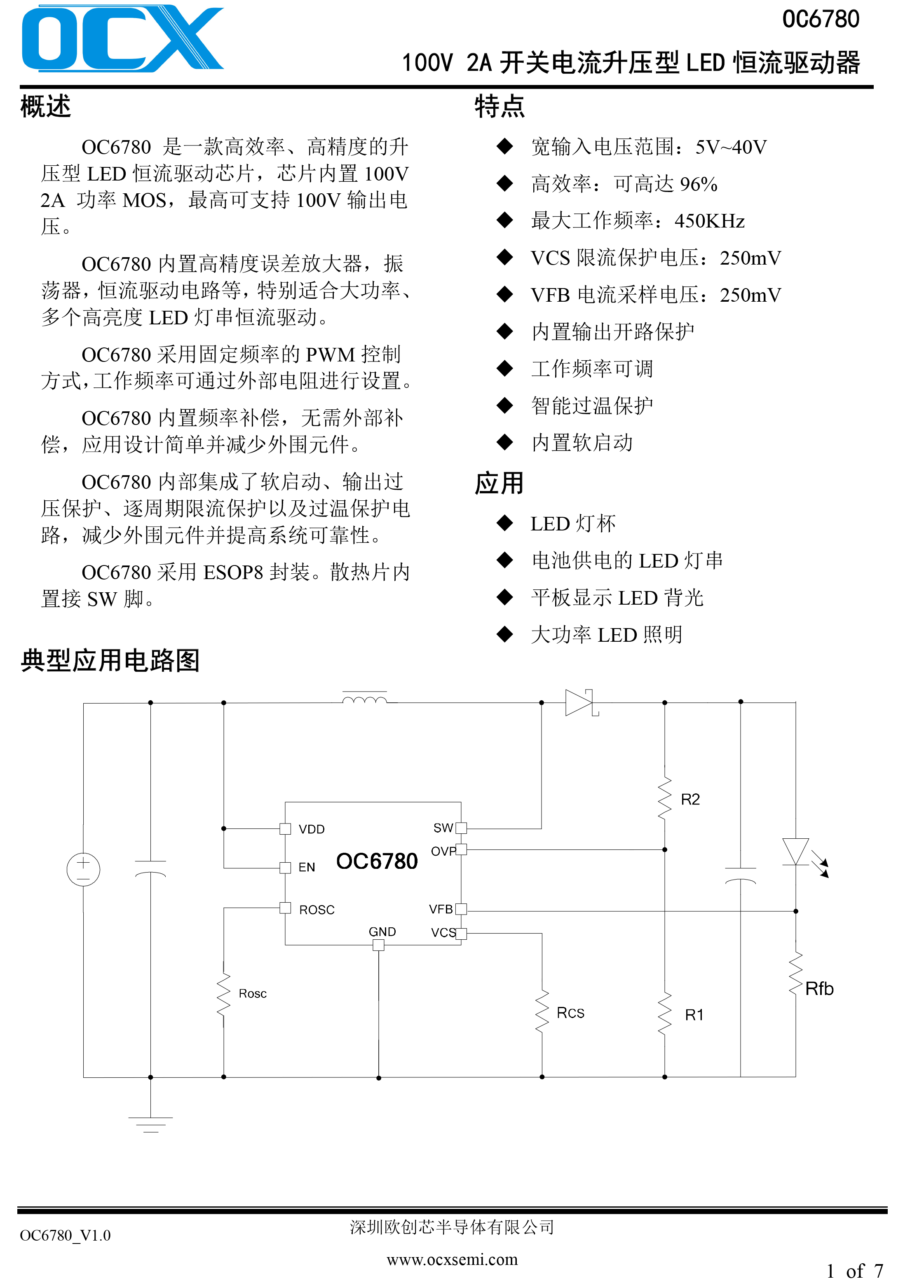

概述

OC6780是一款高效率、高精度的升压型LED恒流驱动芯片，芯片内置100V2A功率MOS，最高可支持100V输出电压。

OC6780内置高精度误差放大器，振荡器，恒流驱动电路等，特别适合大功率、多个高亮度LED灯串恒流驱动。

OC6780采用固定频率的PWM控制方式，工作频率可通过外部电阻进行设置。

OC6780内置频率补偿，无需外部补偿，应用设计简单并减少外围元件。

OC6780内部集成了软启动、输出过压保护、逐周期限流保护以及过温保护电路，减少外围元件并提高系统可靠性。

OC6780采用ESOP8封装。散热片内置接SW脚。

特点

◆宽输入电压范围：5V~40V

◆高效率：可高达96%

◆最大工作频率：450KHz

◆VCS限流保护电压：250mV

◆VFB电流采样电压：250mV

◆内置输出开路保护

◆工作频率可调

◆智能过温保护

◆内置软启动

应用

◆LED灯杯

◆电池供电的LED灯串

◆平板显示LED背光

◆大功率LED照明

参数
