欧创芯OC6801B 400V8A 外置MOS DC-DC升压恒压芯片 升降压转换应用

详情

友情提醒：深圳市程华电子有限公司为深圳欧创芯半导体有限公司的一级代理商，全程为客户提供售前、售中和售后服务。产品主要为DC-DC中低压技术方案支持恒流恒压驱动，型号齐全，为了节约你的宝贵时间，请在产品选型前与客服沟通！部分产品可以免费为您提供样品，详情咨询客服！

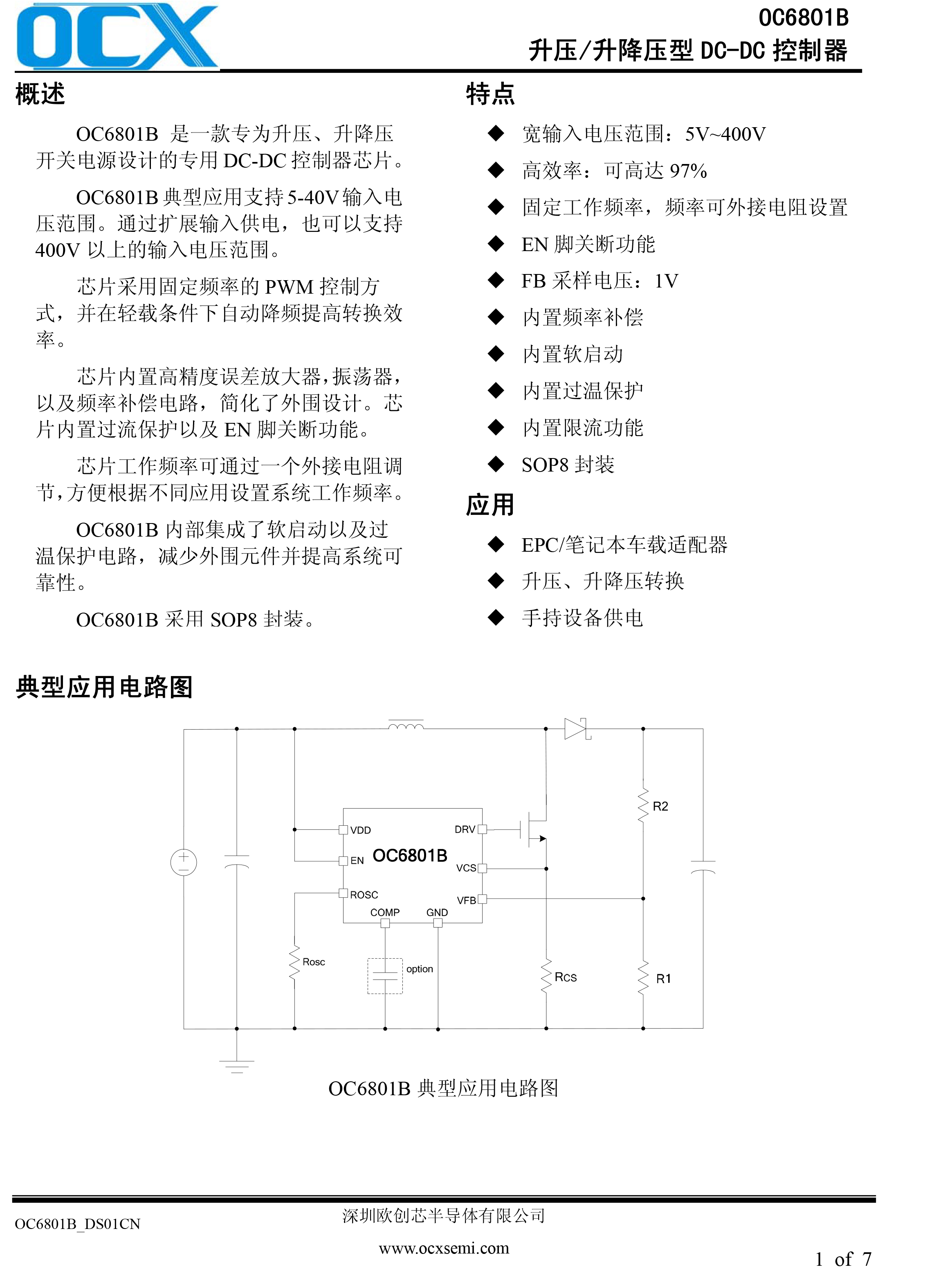

概述

OC6801B是一款专为升压、升降压开关电源设计的专用DC-DC控制器芯片。

OC6801B典型应用支持5-40V输入电压范围。通过扩展输入供电，也可以支持400V以上的输入电压范围。

芯片采用固定频率的PWM控制方式，并在轻载条件下自动降频提高转换效率。

芯片内置高精度误差放大器，振荡器，以及频率补偿电路，简化了外围设计。芯片内置过流保护以及EN脚关断功能。

芯片工作频率可通过一个外接电阻调节，方便根据不同应用设置系统工作频率。

OC6801B内部集成了软启动以及过温保护电路，减少外围元件并提高系统可靠性。

OC6801B采用SOP封装。

特点

◆宽输入电压范围：5V~400V

◆高效率：可高达97%

◆固定工作频率，频率可外接电阻设置

◆EN脚关断功能

◆FB采样电压：1V

◆内置频率补偿

◆内置软启动

◆内置过温保护

◆内置限流功能

◆SOP8封装

应用

◆EPC/笔记本车载适配器

◆升压、升降压转换

◆手持设备供电

参数
