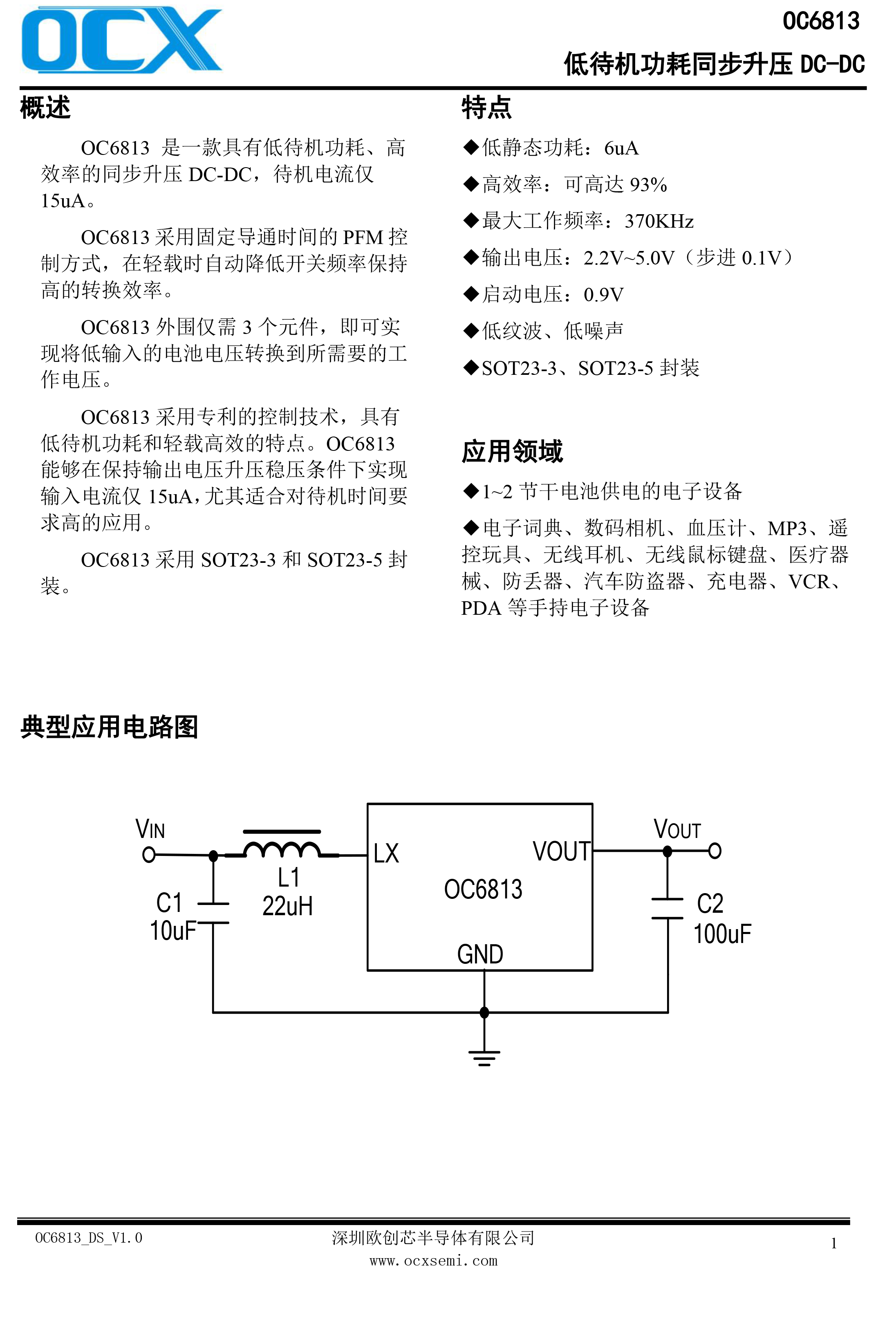

概述

OC6813是一款具有低待机功耗、高效率的同步升压DC-DC，待机电流仅15uA。

OC6813采用固定导通时间的PFM控制方式，在轻载时自动降低开关频率保持高的转换效率。

OC6813外围仅需3个元件，即可实现将低输入的电池电压转换到所需要的工作电压。

OC6813采用专利的控制技术，具有低待机功耗和轻载高效的特点。

OC6813能够在保持输出电压升压稳压条件下实现输入电流仅15uA，尤其适合对待机时间要求高的应用。

OC6813采用SOT23-3和SOT23-5封装。

特点

◆低静态功耗：6uA

◆高效率：可高达93%

◆最大工作频率：370KHz

◆输出电压：2.2V~5.0V（步进0.1V）

◆启动电压：0.9V

◆低纹波、低噪声

◆SOT23-3、SOT23-5封装

应用领域

◆1~2节干电池供电的电子设备

◆电子词典、数码相机、血压计、MP3、遥

控玩具、无线耳机、无线鼠标键盘、医疗器

械、防丢器、汽车防盗器、充电器、VCR、

PDA等手持电子设备
