欧创芯OC7146 90V0.8A 内置MOS PWM调光的线性降压LED恒流驱动芯片

详情

友情提醒：深圳市程华电子有限公司为深圳欧创芯半导体有限公司的一级代理商，全程为客户提供售前、售中和售后服务。产品主要为DC-DC中低压恒流恒压驱动，型号齐全，为了节约你的宝贵时间，请在产品选型前与客服沟通！部分产品可以免费为您提供样品，详情咨询客服！

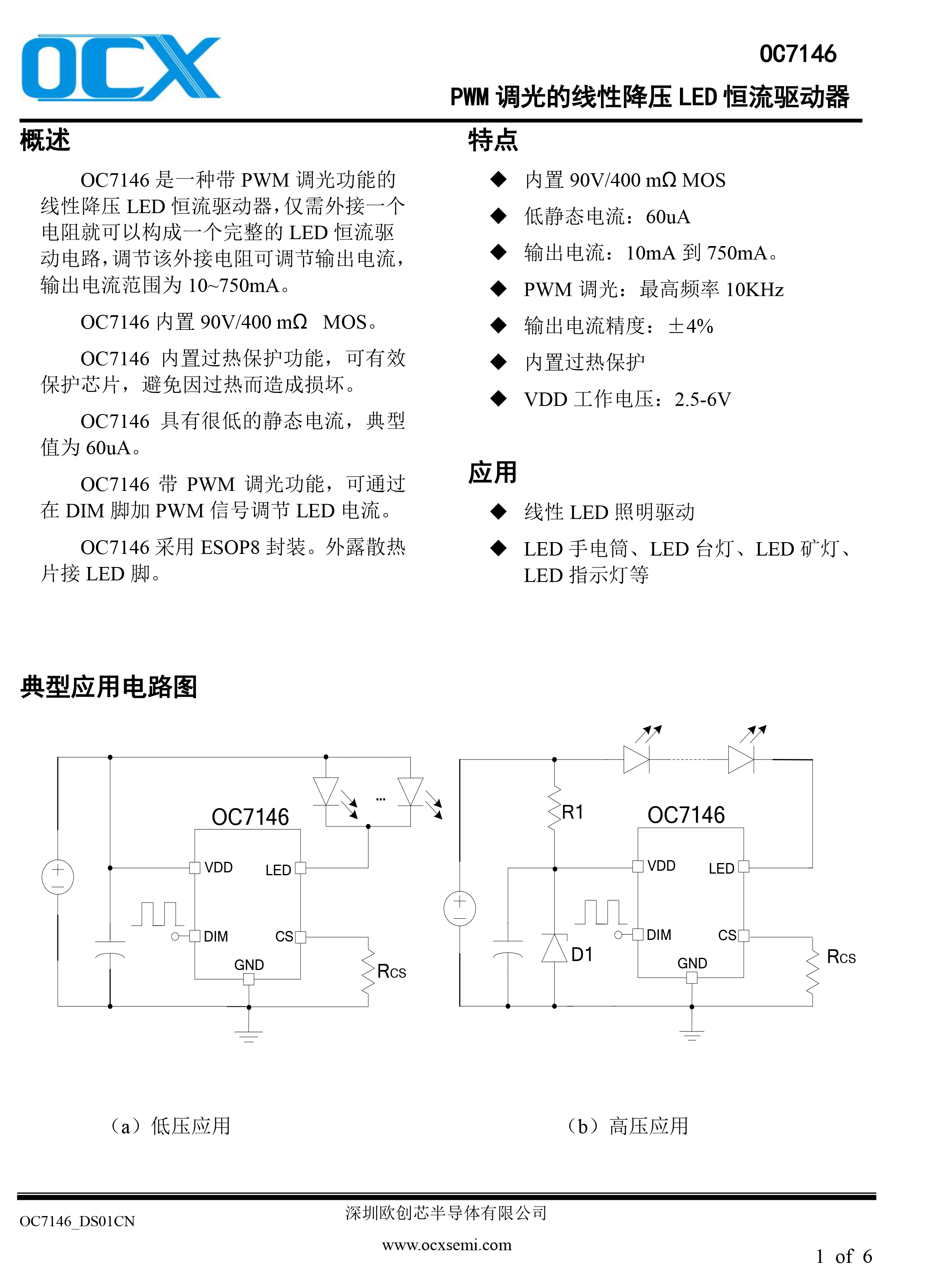

概述
OC7146是一种带PWM调光功能的线性降压LED恒流驱动器,仅需外接一个电阻就可以构成一个完整的LED恒流驱动电路,调节该外接电阻可调节输出电流,输出电流范围为10~750mA。
OC7146 内置90V/400mΩ MOS。
OC7146 内置过热保护功能,可有效保护芯片,避免因过热而造成损坏。
OC7146 具有很低的静态电流,典型值为60uA。
OC7146 带 PWM 调光功能,可通过在DIM脚加PWM信号调节LED电流。
OC7146采用ESOP8封装。外露散热片接LED脚。
特点
◆ 内置 90V/400mΩ MOS
◆ 低静态电流:60uA
◆ 输出电流:10mA到750mA。
◆ PWM调光:最高频率 10KHz
◆ 输出电流精度:±4%
◆ 内置过热保护
◆ VDD工作电压:2.5-6V
应用
◆ 线性LED照明驱动
◆ LED手电筒、LED台灯、LED矿灯、LED 指示灯等
