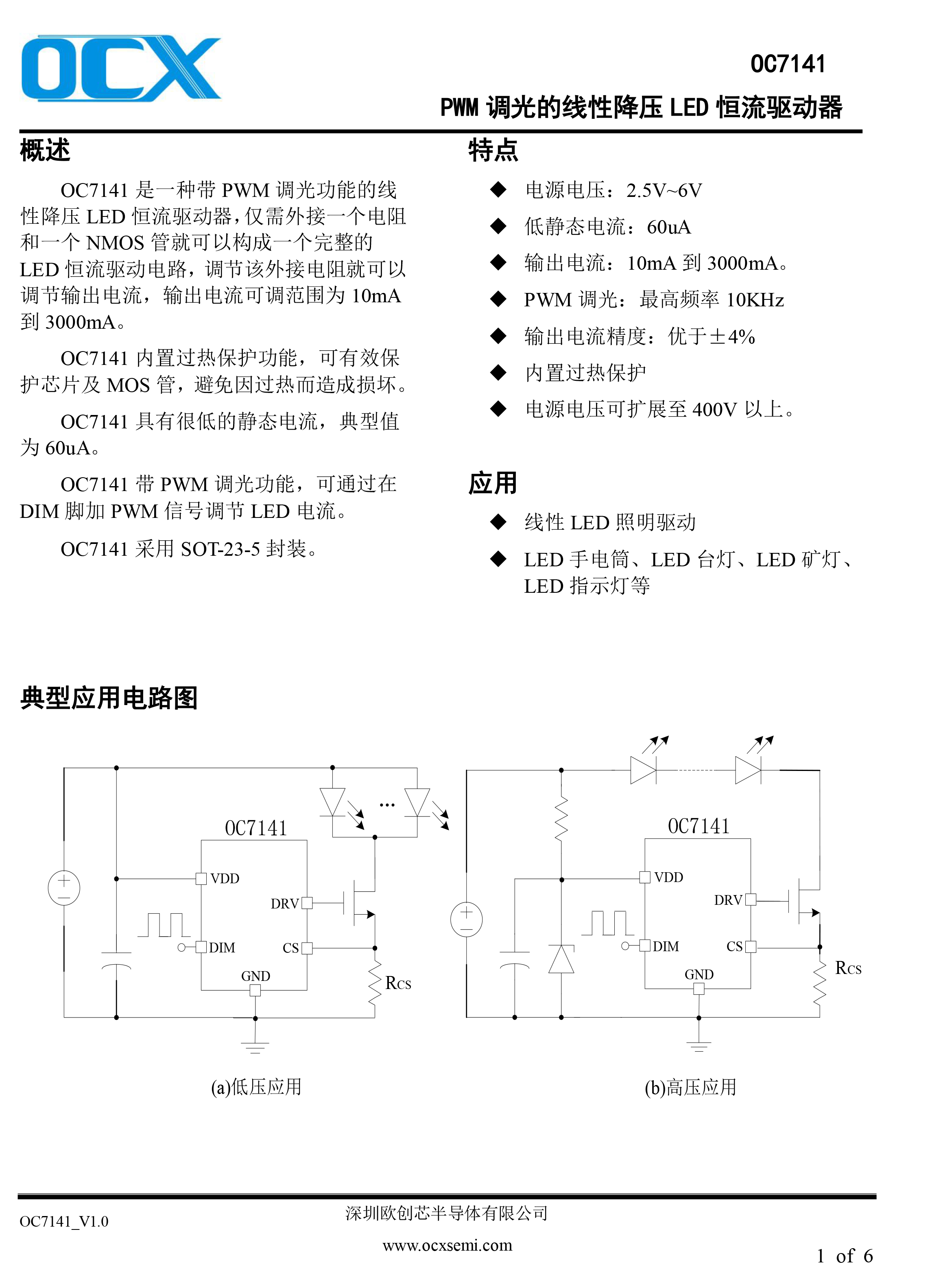

概述

OC7141是一种带PWM调光功能的线性降压LED恒流驱动器，仅需外接一个电阻和一个NMOS管就可以构成一个完整的LED恒流驱动电路，调节该外接电阻就可以调节输出电流，输出电流可调范围为10mA到3000mA。

OC7141内置过热保护功能，可有效保护芯片及MOS管，避免因过热而造成损坏。

OC7141具有很低的静态电流，典型值为60uA。

OC7141带PWM调光功能，可通过在DIM脚加PWM信号调节LED电流。

OC7141采用SOT-23-5封装。

特点

◆电源电压：2.5V~6V

◆低静态电流：60uA

◆输出电流：10mA到3000mA。

◆PWM调光：最高频率10KHz

◆输出电流精度：优于±4%

◆内置过热保护

◆电源电压可扩展至400V以上

应用

◆线性LED照明驱动

◆LED手电筒、LED台灯、LED矿灯、

◆LED指示灯等

参数
