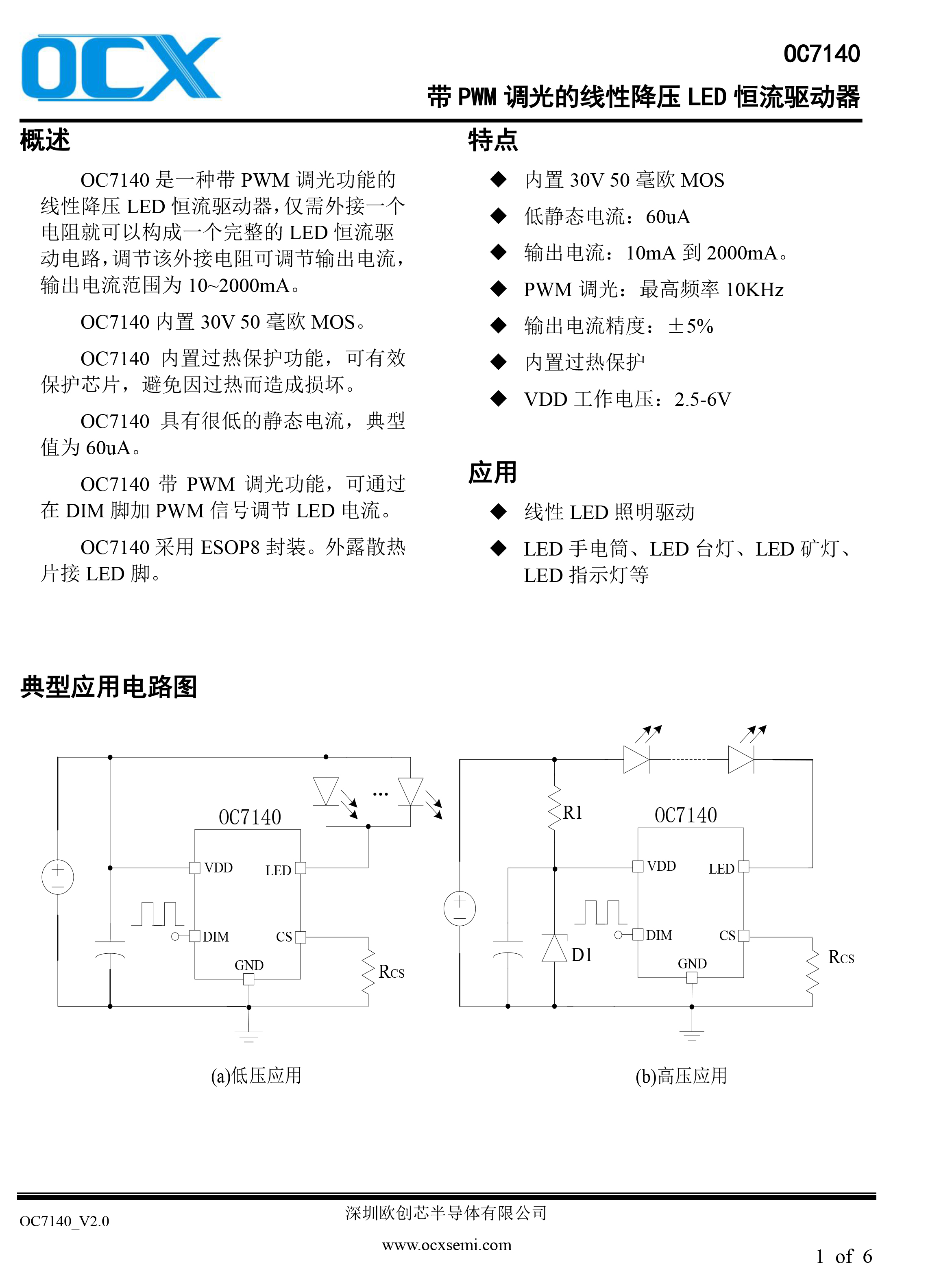

概述

OC7140是一种带PWM调光功能的线性降压LED恒流驱动器，仅需外接一个电阻就可以构成一个完整的LED恒流驱动电路，调节该外接电阻可调节输出电流，输出电流范围为10~2000mA。

OC7140内置30V 50毫欧MOS。OC7140内置过热保护功能，可有效保护芯片，避免因过热而造成损坏。

OC7140具有很低的静态电流，典型值为60uA。

OC7140带PWM调光功能，可通过在DIM脚加PWM信号调节LED电流。

OC7140采用ESOP8封装。外露散热片接LED脚。

特点

◆内置30V 50毫欧MOS

◆低静态电流：60uA

◆输出电流：10mA到2000mA。

◆PWM调光：最高频率10KHz

◆输出电流精度：±4%

◆内置过热保护

◆VDD工作电压：2.5-6V

应用

◆线性LED照明驱动

◆LED手电筒、LED台灯、LED矿灯、

◆LED指示灯等
