欧创芯OC5800L—宽输入电压8~100V带CC/CV功能的转换器
产品概述
OC5800L是一款支持宽电压输入的开关降压型DC-DC转换器，内置功率MOSFET电压耐为100V，支持有效输入电压90V。同时支持大电流输出，输出电流可高达2A。
OC5800L具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等。同时支持大电流输出，输出电流可高达2A。
OC5800L同时支持输出恒压和输出恒流功能。通过设置CS电阻可设置输出恒流值。通过设置FB1、FB2引脚的分压电阻可设置输出恒压值。
OC5800L采用固定频率的PWM控制方式，典型开关频率为140KHz。轻载时会自动降低开关频率以获得高的转换效率。
OC5800L内部集成软启动以及过温保护电路，输出短路保护，逐周期限流保护等功能，提高系统可靠性。
OC5800L采用ESOP8封装。
产品主要特点
◆ 宽输入电压:8V～90V
◆ 支持CC/CV两种模式输出
◆ 芯片固定工作频率140KHZ
◆ 高效率：96%
◆ 高恒压精度
◆ 内置软启动
◆ 待机功耗低至700uA
◆ 轻载自动降频，提高轻载下效率
◆ 内置过温关断、逐周期过流保护、输出短路保护
产品应用领域
◆ 车载供电系统
◆ 安防供电系统
◆ 工业电源系统
◆ 太阳能供电系统
◆ 智能物联供电系统
◆ 通用照明系统
产品典型电路图

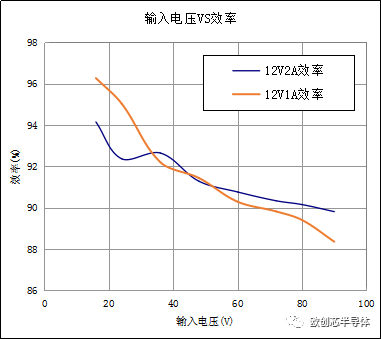

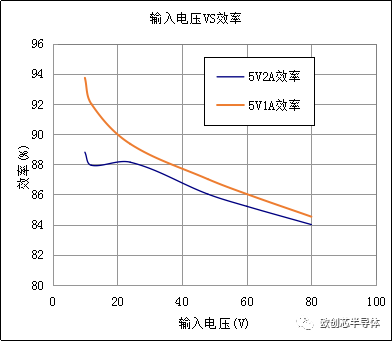

产品典型特性曲线图
