欧创芯OC6801B—宽输入电压、大功率升压恒压控制器
产品概述
升级版OC6801B是一款专为升压、升降压开关电源设计的专用DC-DC控制器芯片，在无需改动任何外围的情况下，可直接替换原型号OC6801。并增加了COMP可主动调整启动时间的引脚，可通过引脚外部接电容，也可悬空不做调整，外部电容大小调整启动时间的长短。
OC6801B典型应用支持5-40V输入电压范围，扩展外部输入供电方式，可支持到宽电压输入5-400V的开关升压型DC-DC控制器。
OC6801B支持大功率120W，同时支持开关电流高达10A。
OC6801B具有低待机功耗、高效率、优异的母线电压调整率和负载调整率等。
OC6801B内置高精度误差放大器，振荡器，以及频率补偿电路，简化了外围设计。芯片内置过流保护以及EN脚关断功能。
OC6801B采用固定频率的PWM控制方式，可通过外部电阻调整设定的工作频率。轻载时会自动降低开关频率以获得高的转换效率。
OC6801B内部集成软启动、过温保护电路以及逐周期限流保护等功能，提高系统可靠性。
OC6801B采用SOP8封装。
产品主要特点
◆ 宽输入电压:5V～400V
◆ 芯片固定工作频率，电阻可调频率
◆ 高效率：97%
◆ 高恒压精度
◆ 内置软启动
◆ FB采样电压：1V
◆ 待机功耗低至75uA
◆ 内置频率补偿，缩减外围电路
◆ 轻载自动降频，提高轻载下效率
◆ 内置过温关断、逐周期过流保护
产品应用领域
◆ 车载供电系统
◆ 安防供电系统
◆ 工业电源系统
◆ 应急电源系统
◆ 升压、升降压转换器
产品典型电路图
典型BOOST升压架构电路图
典型SEPIC升降压架构电路图

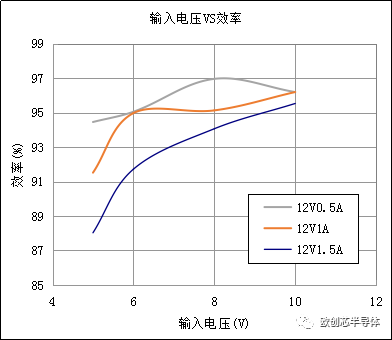

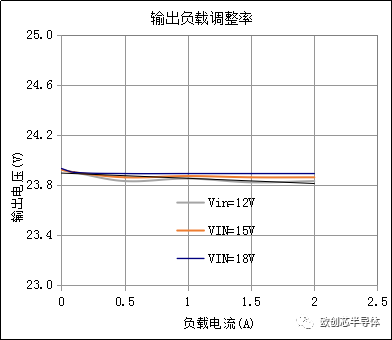

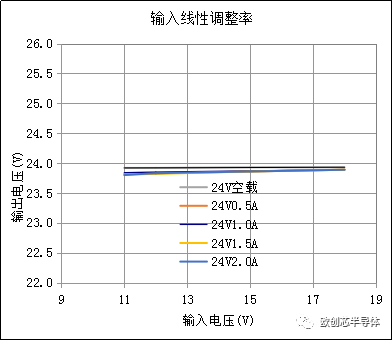

产品典型特性曲线图
