欧创芯OC7100—宽输入电压2.5~40V线性降压LED驱动器

产品概述

OC7100是一种带调光功能的线性降压LED恒流驱动器，仅需外接一个电阻就可以构成一个完整的LED恒流驱动电路，调节该外接电阻可调节输出电流，输出电流范围为10mA~1500mA。

OC7100内置过热保护功能，可有效护芯片，避免因过热而造成损坏。OC7100具有很低的静态电流，典型值为60uA。

OC7100支持数字PWM调光和DIM模拟调光功能，可通过在PWM脚加PWM信号调节LED电流。也可以通过在DIM脚输入0～1V的模拟电压，调节LED电流，当VDIM电压大于1V，则输出电流保持较大电流工作。

OC7100内置输入过压保护功能。

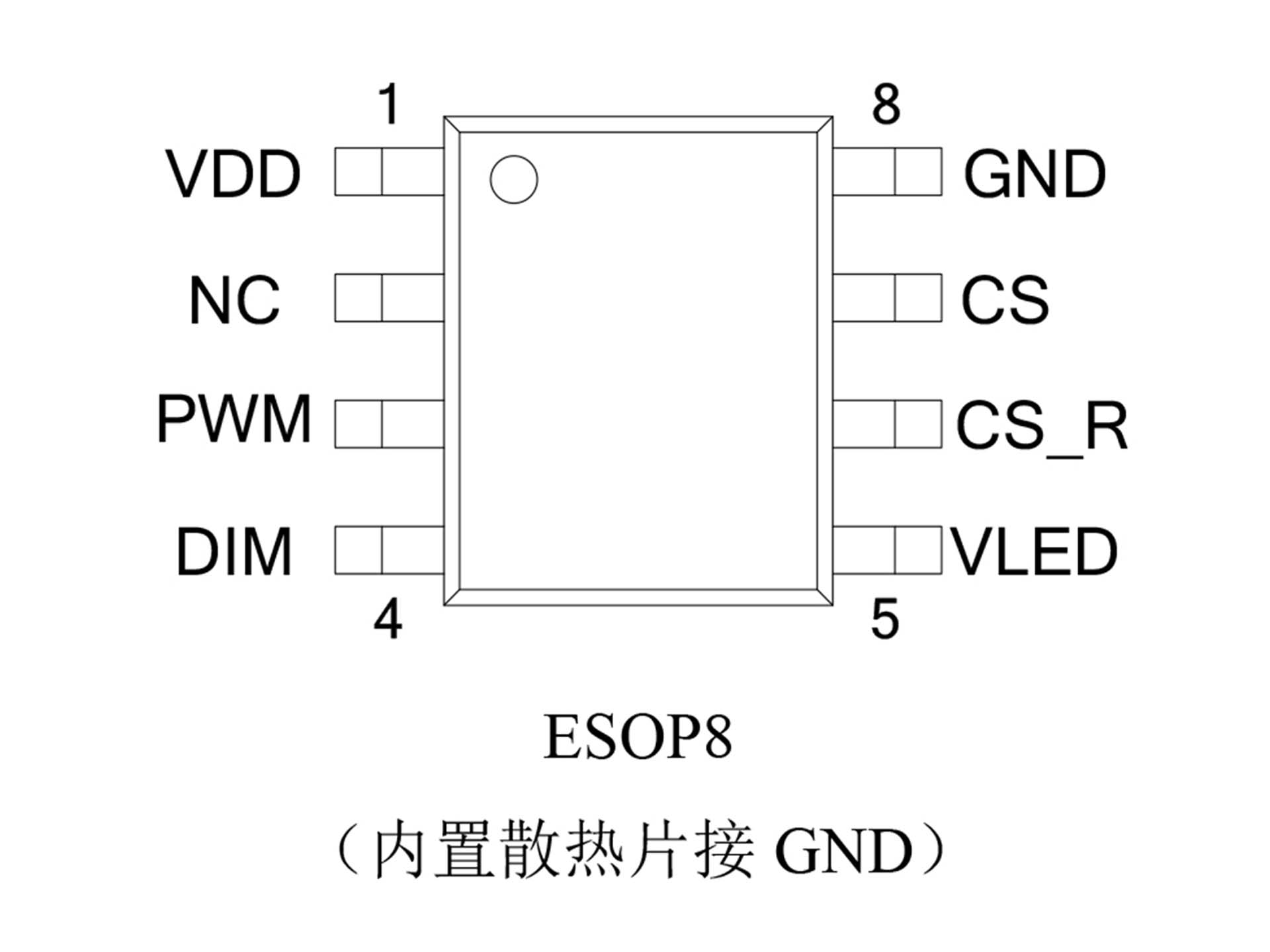

OC7100采用 ESOP8封装。

产品主要特点

◆ VDD工作:2.5V～40V

◆ 输出电流：10mA-1500mA

◆ CS采样电压：100mV

◆ 待机功耗低至60uA

◆ 模拟调光范围：0～1V

◆ PWM调光频率：16KHZ

◆ 内置过热保护

◆ 内阻VDD电压保护

◆ 可共阳设计多路

产品应用领域

◆ LED手电筒

◆ LED台灯

◆ LED矿灯

◆ LED指示灯

◆ 线性LED照明场景

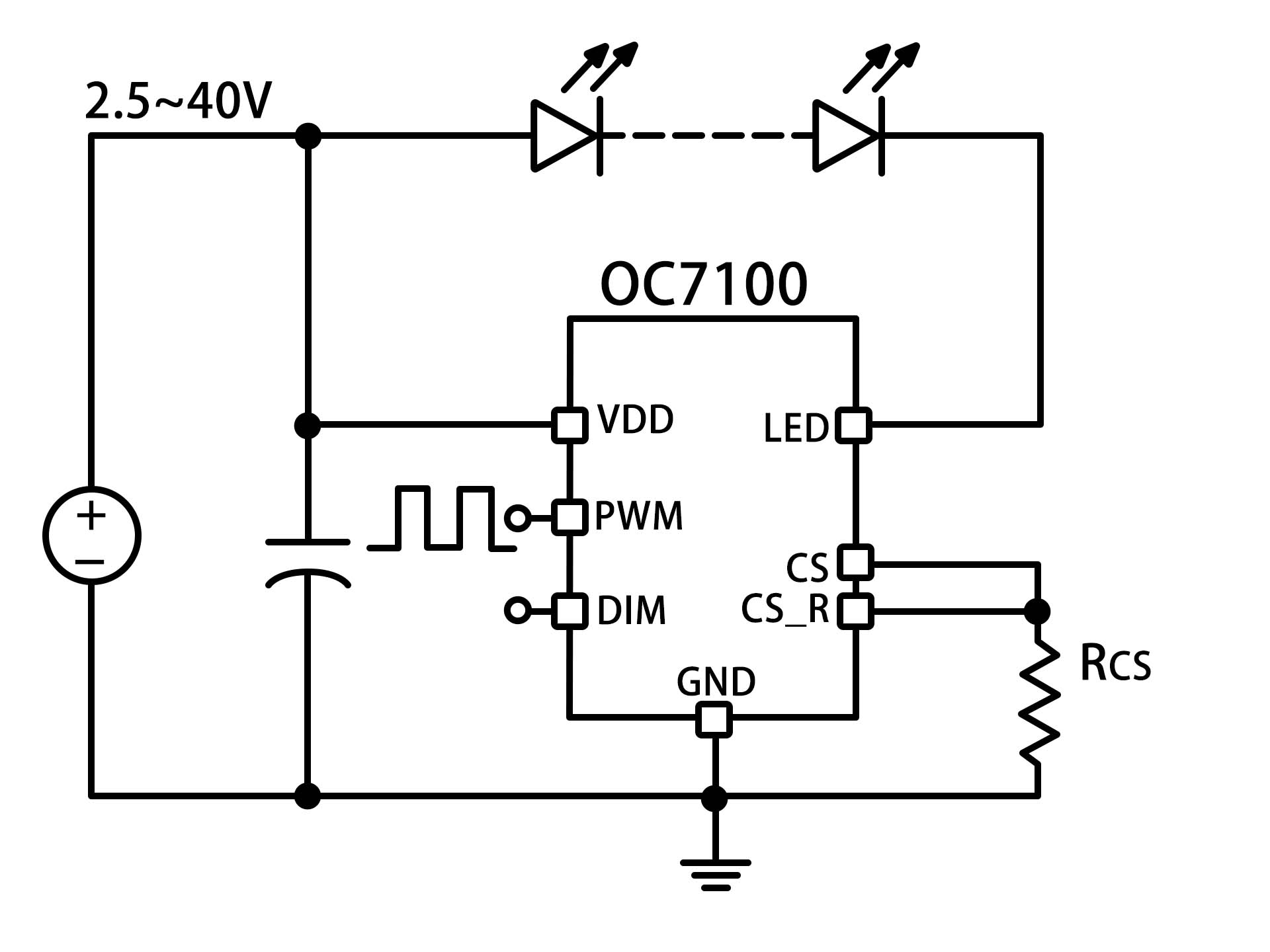

产品典型电路图

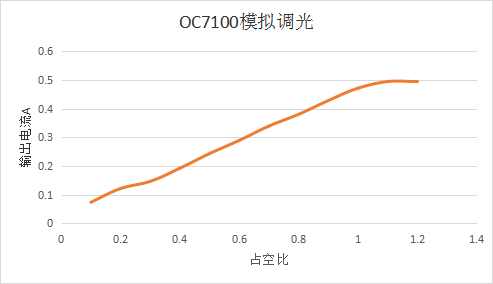

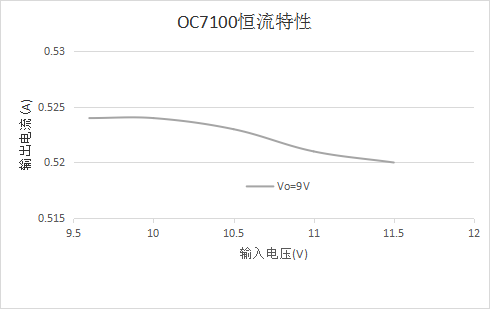

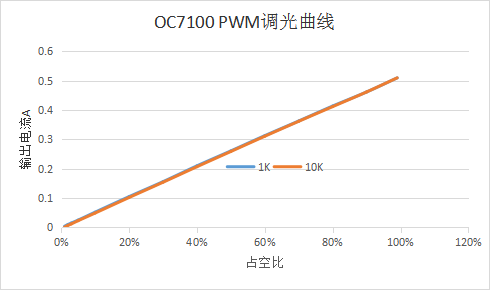

产品典型特性曲线图
