1.恒压驱动开关电源的变压器测试

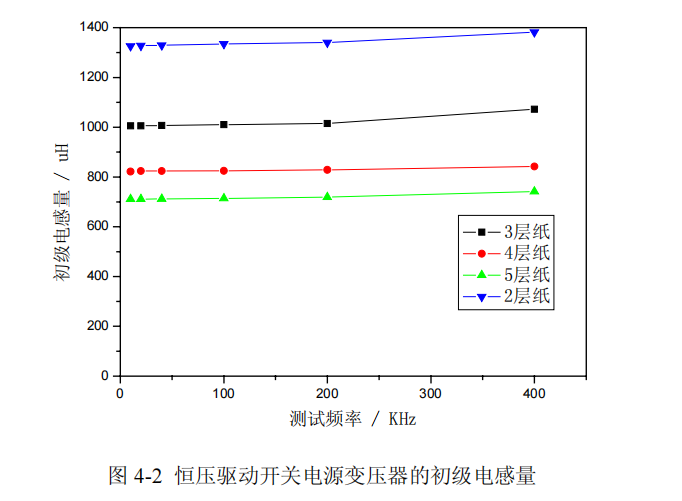

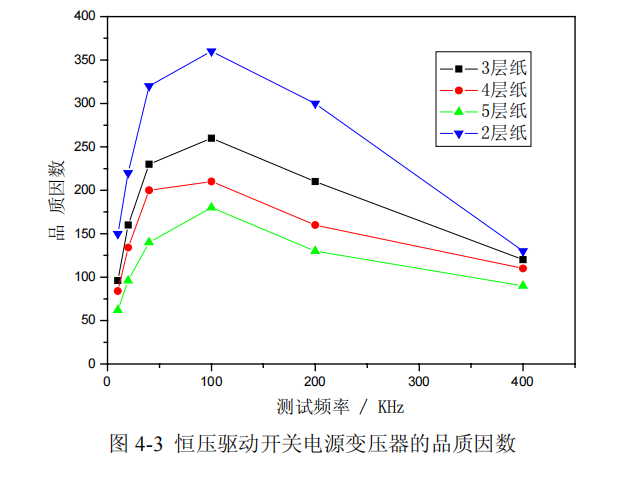

        恒压驱动开关电源的变压器，初级绕组88T，0.31mm线径；次级绕组16T，0.47mm线径。初级电感量如图4-2所示。品质因数如图4-3所示。

由图4-2可知，4层纸的气隙产生的初级电感量接近设计要求。

2.开关管内置恒流驱动开关电源的变压器测试

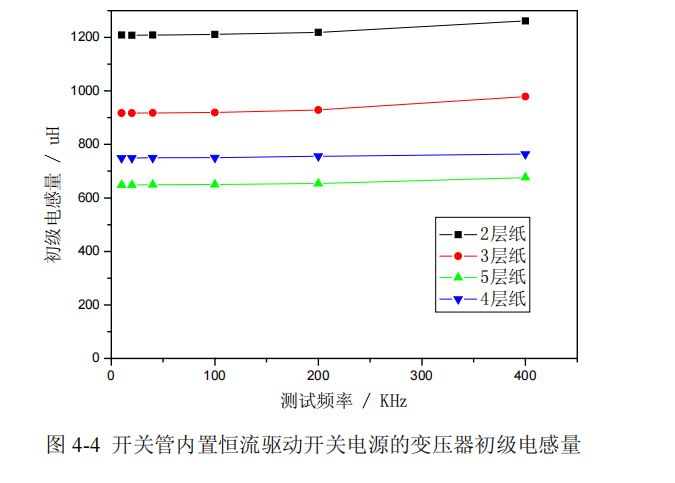

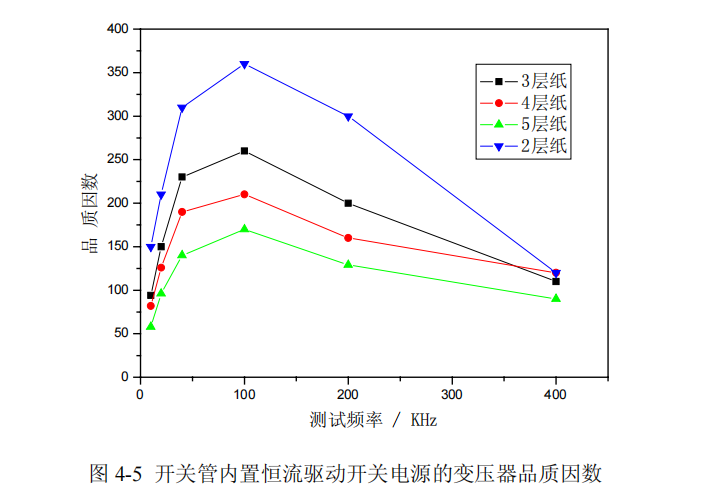

        开关管内置恒流驱动开关电源的变压器，初级绕组85T，0.31mm线径；次级绕组13T，0.47mm 线径。初级电感量如图4-4所示，品质因数如图4-5所示。

由图4-4可知，4层纸的气隙产生的初级电感量接近设计要求。

3.开关管外置恒流驱动开关电源的变压器测试

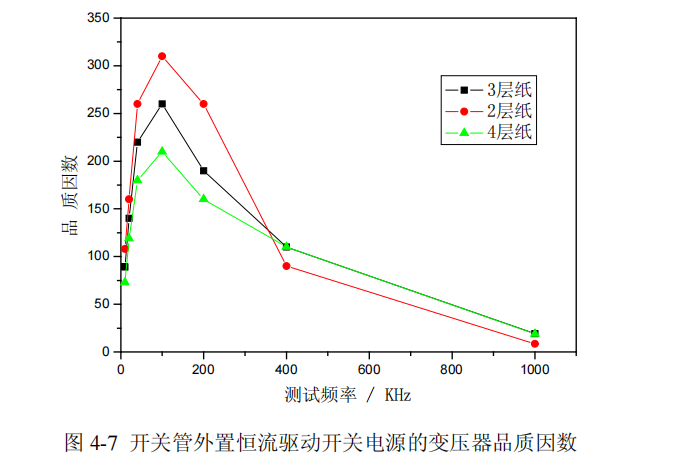

        开关管外置恒流驱动开关电源的变压器，初级绕组70T，0.31mm线径；次级绕组20T，0.38mm线径；偏置绕组12T，0.23mm线径。初级电感量如图4-6所示。品质因数如图4-7所示。

由图4-6可知，2层纸的气隙产生的初级电感量接近设计要求。（注：每层纸的厚度为0.097mm）
