恒流多功能手电筒IC驱动芯片有以下俩种设计方案

恒流多功能手电筒IC驱动芯片有以下俩种设计方案

        手电筒IC芯片手电筒的驱动电路大都比较差，有的采用前级控制外加MOS管驱动手电筒IC芯片；有的采用单片机芯片和大功率MOS管驱动手电筒IC芯片。这些设计的一个大缺陷是在锂电池电压比较高的时候，流过手电筒IC芯片灯的电流非常大，且都是靠手电筒IC芯片本身限流，这样不但浪费了电池的电量，降低了电能转化为光能的效率，而且很容易烧坏手电筒IC芯片灯珠，大幅降低使用寿命，对用户来说是相当大的损失。 因此主要研究设计适合手电筒IC芯片手电筒上的驱动芯片。

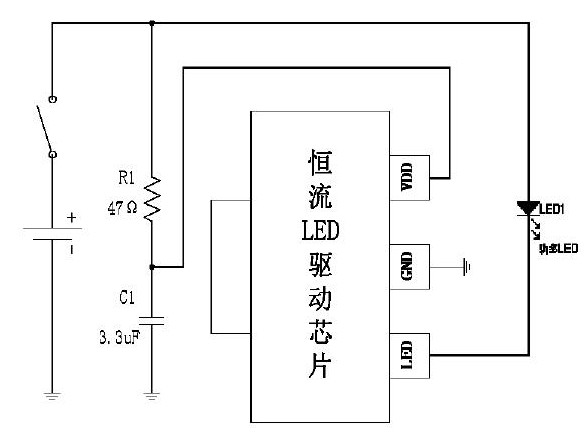

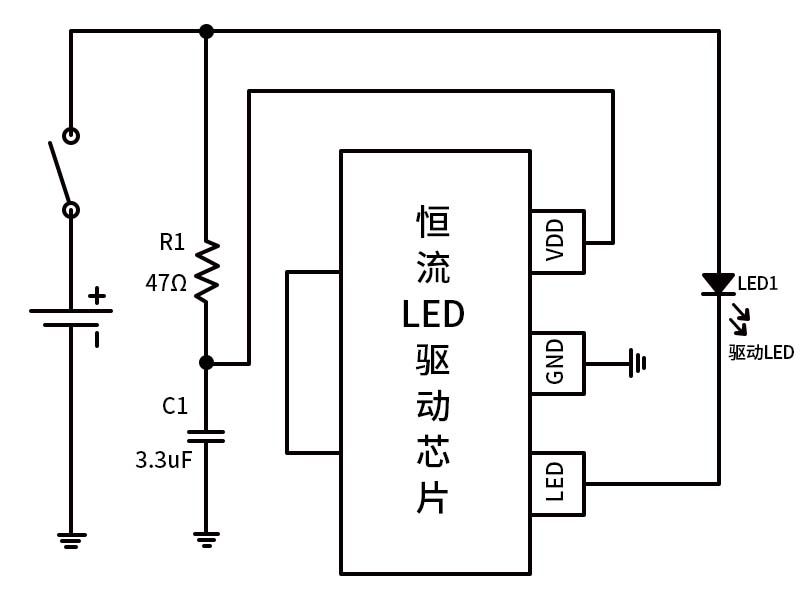

恒流多功能的手电筒IC芯片驱动电路

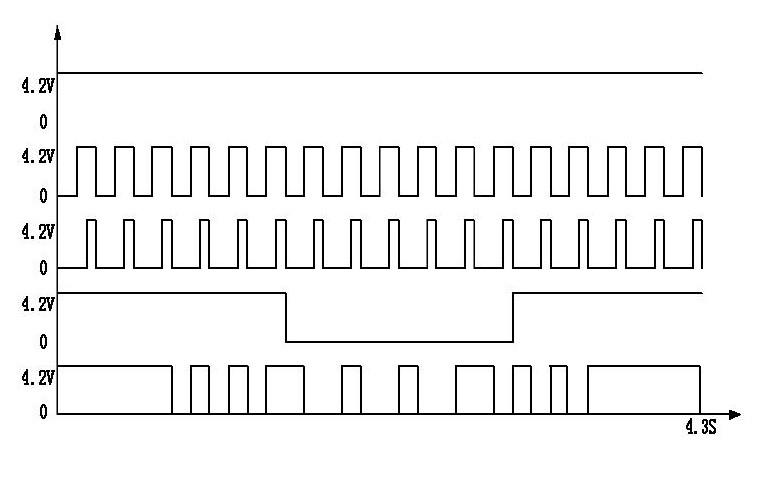

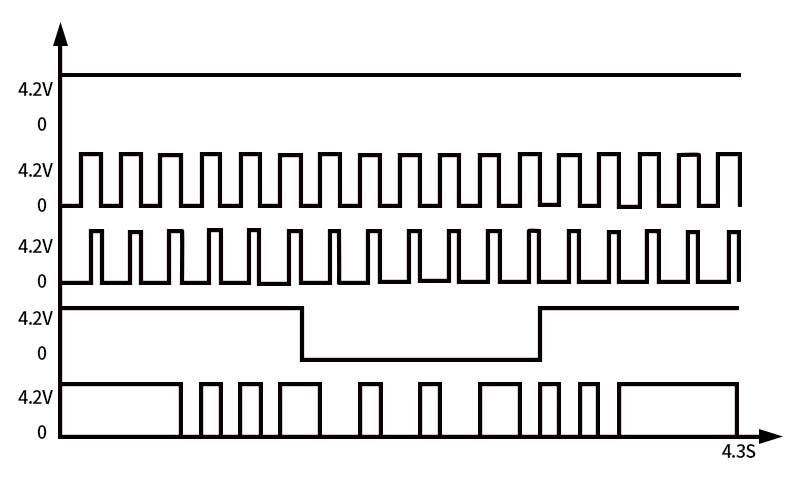

        恒流多功能的手电筒IC芯片驱动电路采用简洁又可靠的控制技术和宽电压设计方案， 较宽的工作电压，范围可达2.5～6.0V，输出具有全亮、半亮、1/4亮、慢闪和 SOS 功能， 并且能够恒流驱动5W的手电筒IC芯片灯。芯片的工作电流非常小，大约180μA，的静态电流约10μA，输出恒流驱动电流2A。芯片主要由9个模块构成，下面简单介绍各个模块功能。

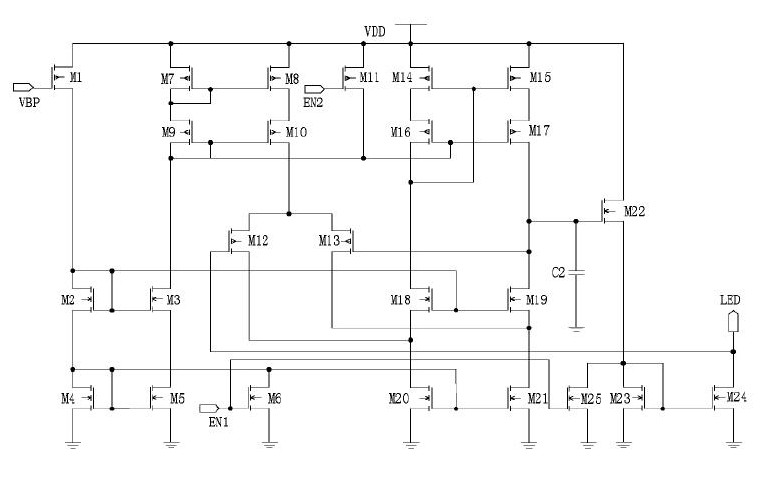

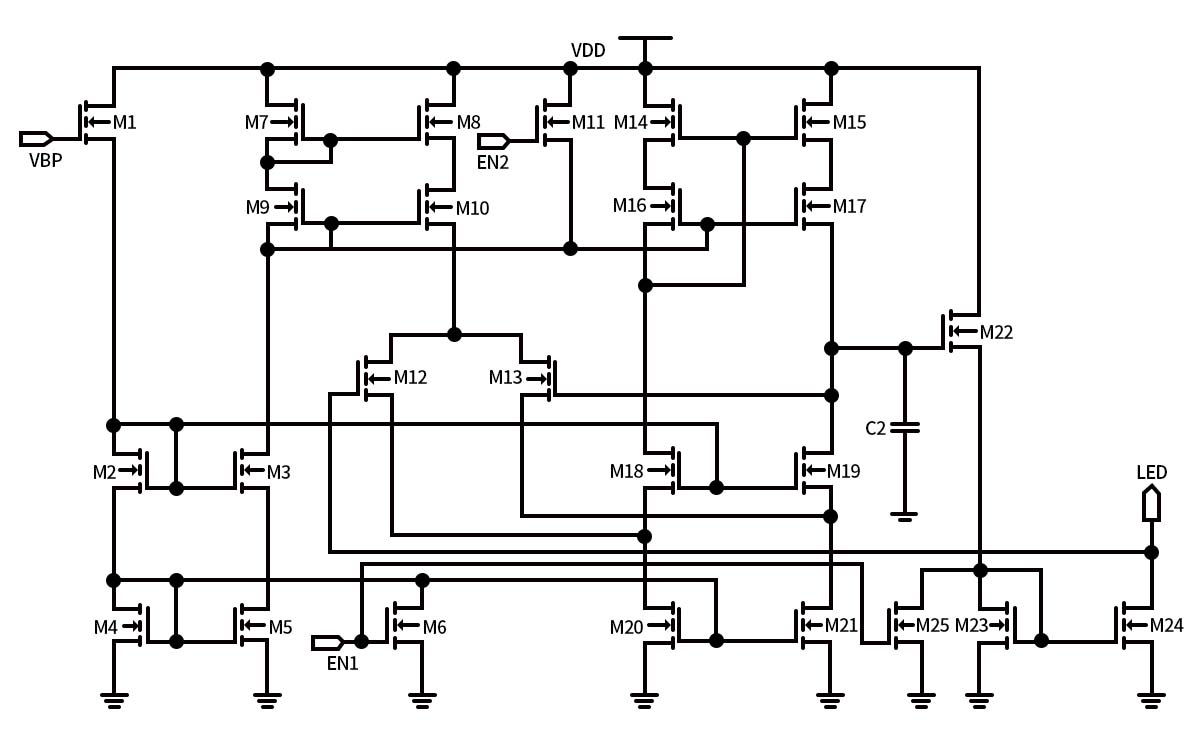

恒流驱动线路的设计

        直接决定手电筒恒流性能的好坏，因此这个部分显得非常重要。 这里运放采用两级放大，折叠共源共栅差分输入级和共源增益输出级，辅助电路为偏置电路和频率补偿电路。PMOS高摆幅电流镜负载，共源级采用NMOS放大管，PMOS管作有源负载。信号由折叠共源共栅差分对管两端输入，差模电压被转化为差模电流，差模电流作用在电流镜负载上又转化成差模电压，信号电压被第1次放大后由共源共栅结构被转化为单端输出，随即进入共源级再一次被放大后输出给负载。
