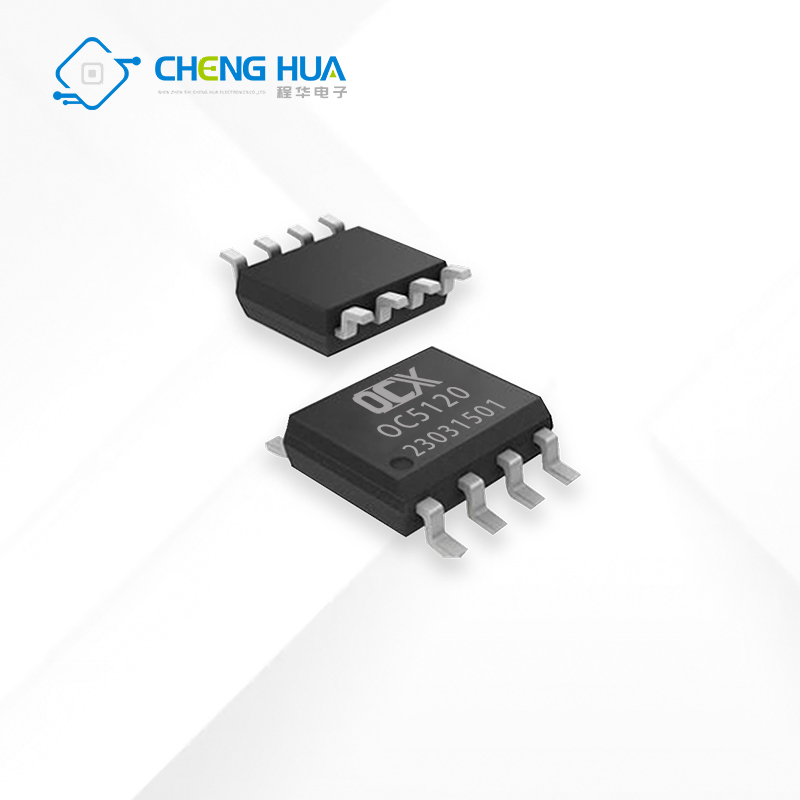

品名:欧创芯 OC5120 LED恒流驱动芯片 2A 100V 内置MOS 高低亮调光IC
品牌:殴创芯
型号:OC5120
封装:ESOP-8
电压:4.1-100V
电流:2.00
OC5120是一款内置100V功率MOS高效率、高精度的开关降压型大功率LED恒流驱动芯片。
OC5120采用固定频率的PWM工作模式,典型工作频率为140KHz。
OC5120采用平均电流检测模式,因此具有优异的负载调整率特性。
OC5120集成了高低亮功能,可以通过MODE端口实现高低亮的功能切换。MODE悬空为高亮模式,MODE接高电平为1/2电流的低亮模式。
OC5120内部还集成了VDD稳压管以及过温保护电路等,减少外围元件并提高系统可靠性。
OC5120采用ESOP8封装。散热片内置接SW脚。
深圳市程华电子有限公司
深圳市龙岗区吉华街道三联社区中百饰大楼6-6002
电话:0755-85229192
Email: chenghuadz@163.com

详情

深圳市程华电子有限公司为深圳欧创芯半导体有限公司的一级代理商,全程为客户提供售前、售中和售后服务。产品主要为DC-DC中低压恒流恒压驱动,型号齐全,为了节约你的宝贵时间,请在产品选型前与客服沟通!部分产品可以免费为您提供样品,详情咨询客服!

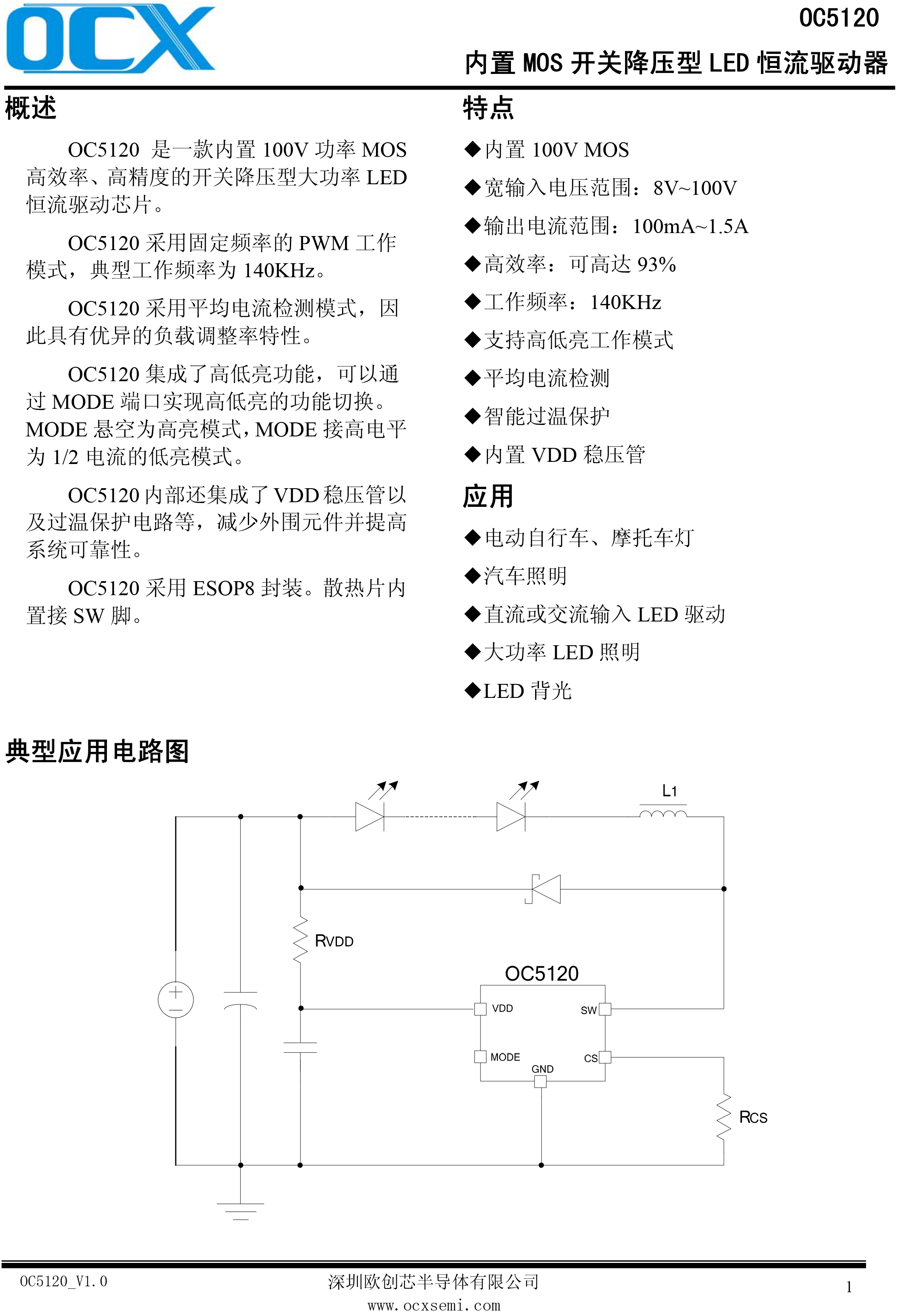

概述

OC5120是一款内置100V功率MOS高效率、高精度的开关降压型大功率LED恒流驱动芯片。

OC5120采用固定频率的PWM工作模式,典型工作频率为140KHz。

OC5120采用平均电流检测模式,因此具有优异的负载调整率特性。

OC5120集成了高低亮功能,可以通过MODE端口实现高低亮的功能切换。MODE悬空为高亮模式,MODE接高电平为1/2电流的低亮模式。

OC5120内部还集成了VDD稳压管以及过温保护电路等,减少外围元件并提高系统可靠性。

OC5120采用ESOP8封装。散热片内置接SW脚。

特点

◆内置100VMOS

◆宽输入电压范围:8V~100V

◆输出电流范围:100mA~1.5A

◆高效率:可高达93%

◆工作频率:140KHz

◆支持高低亮工作模式

◆平均电流检测

◆智能过温保护

◆内置VDD稳压管

应用

◆电动自行车、摩托车灯

◆汽车照明

◆直流或交流输入LED驱动

◆大功率LED照明

◆LED背光



参数
