原装欧创芯 OC7100 LED台灯线性方案 PWM调光 LED线性恒流驱动IC

详情

友情提醒：深圳市程华电子有限公司为深圳欧创芯半导体有限公司的一级代理商，全程为客户提供售前、售中和售后服务。产品主要为DC-DC中低压恒流恒压驱动，型号齐全，为了节约你的宝贵时间，请在产品选型前与客服沟通！部分产品可以免费为您提供样品，详情咨询客服！

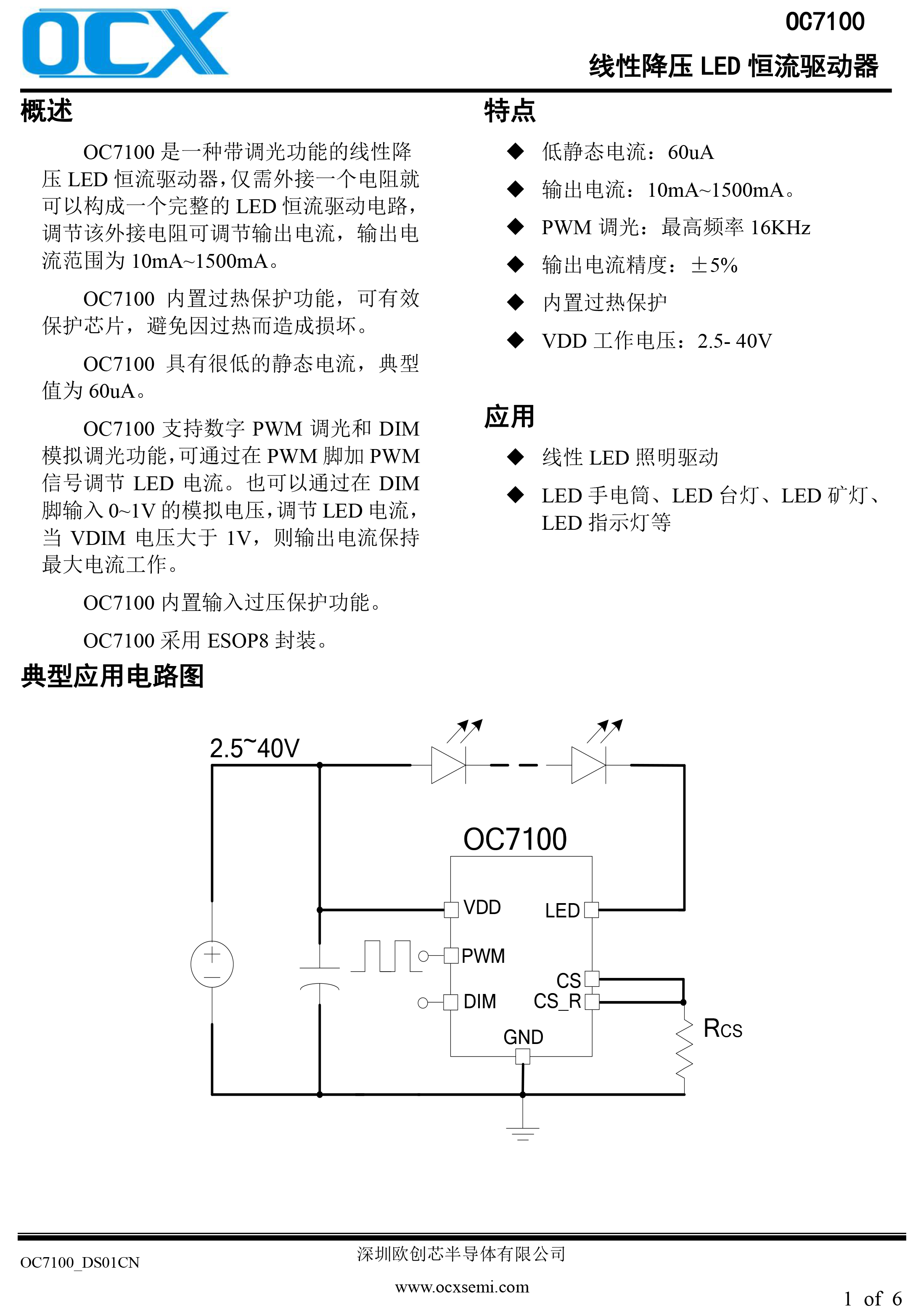

概述

OC7100是一种带调光功能的线性降压LED恒流驱动器，仅需外接一个电阻就可以构成一个完整的LED恒流驱动电路， 调节该外接电阻可调节输出电流，输出电流范围为10mA~1500mA。

OC7100内置过热保护功能，可有效保护芯片，避免因过热而造成损坏。

OC7100具有很低的静态电流，典型值为60uA。

OC7100支持数字PWM调光和DIM模拟调光功能，可通过在PWM脚加PWM信号调节LED电流。也可以通过在DIM脚输入0~1V的模拟电压，调节LED电流， 当VDIM电压大于1V，则输出电流保持 最大电流工作。

OC7100内置输入过压保护功能。

OC7100采用ESOP8封装。

特点

◆低静态电流：60uA

◆输出电流：10mA~1500mA。

◆PWM调光：最高频率16KHz

◆输出电流精度：±5%

◆内置过热保护

◆VDD工作电压：2.5- 40V

应用

◆线性LED照明驱动

◆LED手电筒、LED台灯、LED矿灯、 LED指示灯等

参数
